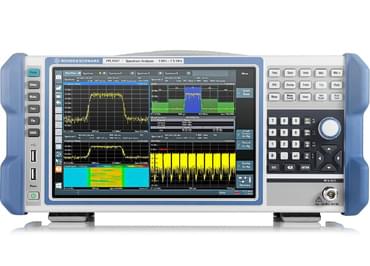

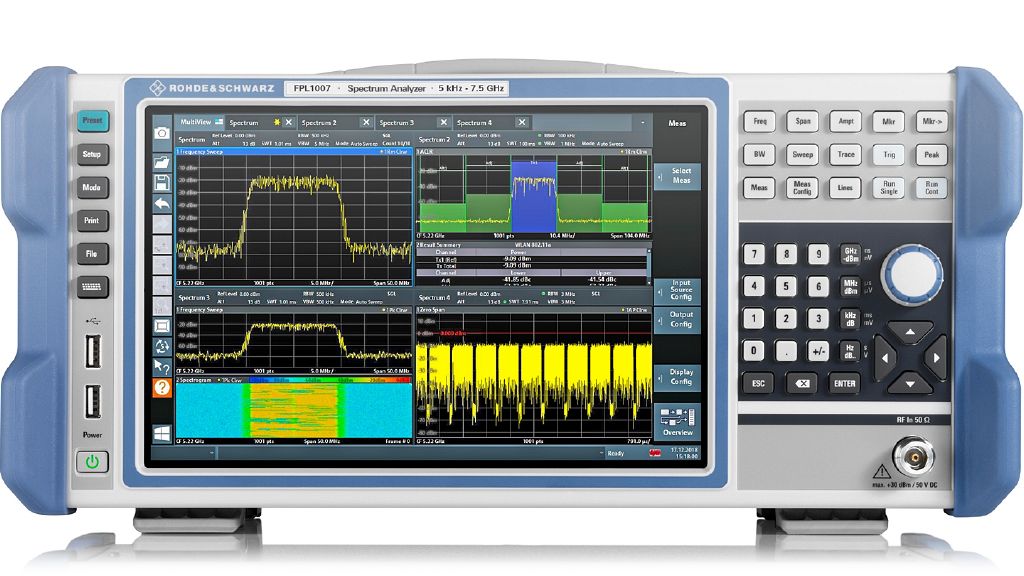

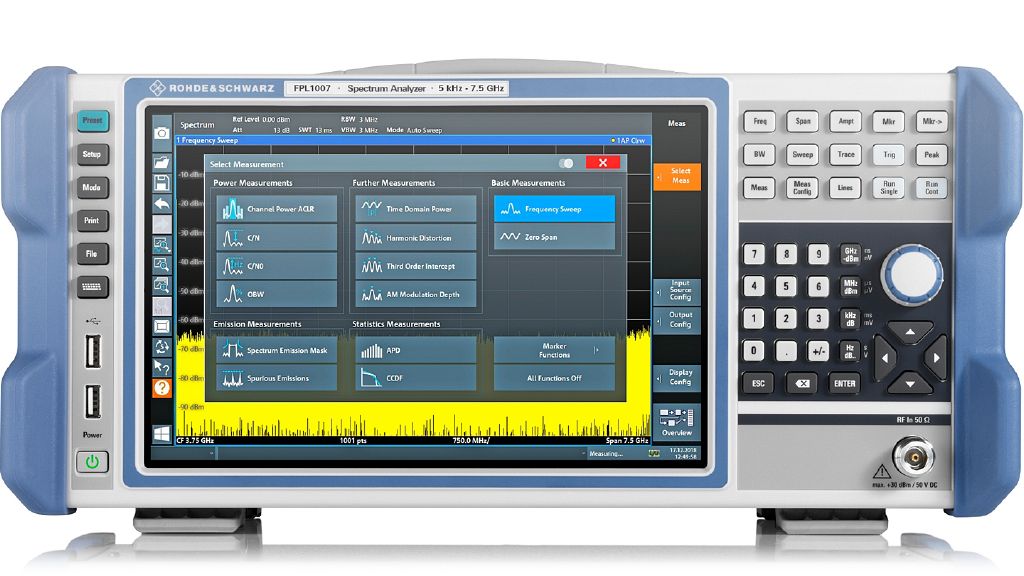

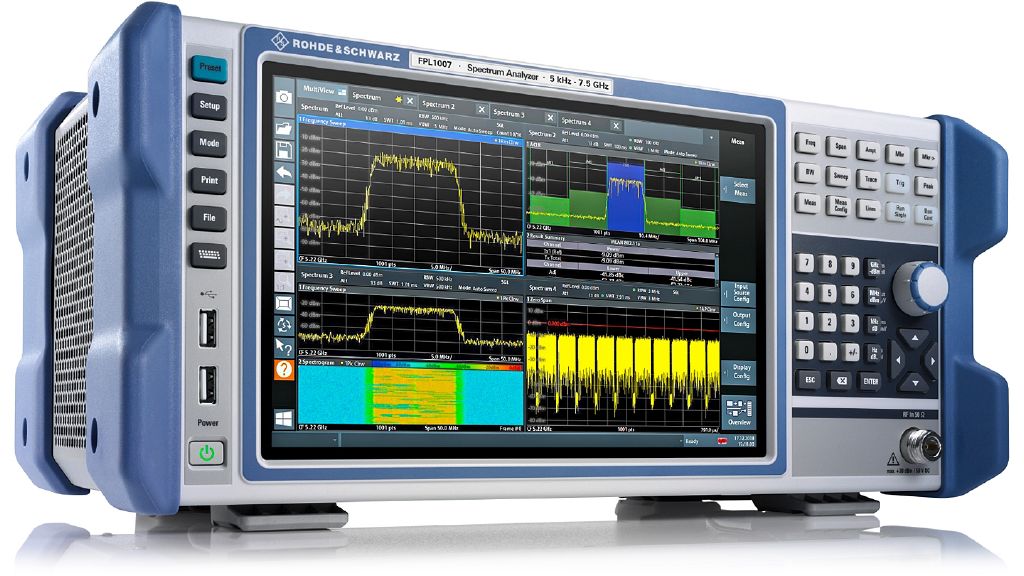

Analyzátor spektra Rohde&Schwarz FPL1000

Stolní analyzátor spektra Rohde&Schwarz FPL1000 nabízí profesionální řešení pro analýzu signálů ve frekvenční oblasti. Díky dotykovému displeji, tlačítkovému ovládání nebo ovládání pomocí PC, množství užitečných funkcí využijí nejen pracovníci výzkumu a vývoje, ale také zaměstnanci akademických pracovišť.

FPL1000 má dvě verze:

- FPL1003 s frekvenčním rozsahem od 5 kHz do 3 GHz

- FPL1007 s frekvenčním rozsahem od 5 kHz do 7,5 GHz

Spektrální analyzátor lze rozšířit o různé funkce a rozšíření, jako je mod pro předcertifikační EMC, bateriové napájení, tracking generátor, interní předzesilovač, vektorový analyzátor a další. Většina rozšíření je založena na softwarovém klíči, takže rozšíření lze objednat i dodatečně.

Technická specifikace:

• frekvenční rozsah 5 kHz až 3 GHz (FPL1003) / 7,5 GHz (FPL1007)
• DANL s předzesilovačem -166 dBm (10 MHz - 2 GHz)
• fázový šum SSB: -108 dBc (1 Hz) @ 10 kHz offset (1 GHz carrier)
• funkce spektrogramu
• volitelný předzesilovač, bateriové napájení, generátor sledování, mod EMC, digitální a analogová analýza signálu, vektorová analýza...
• měření výkonu pomocí výkonových senzorů R&S (volitelně)
• RF vstup: N konektor
• 10,1" dotykový displej s rozlišením 1280 x 800 px
• rozhraní LAN, USB

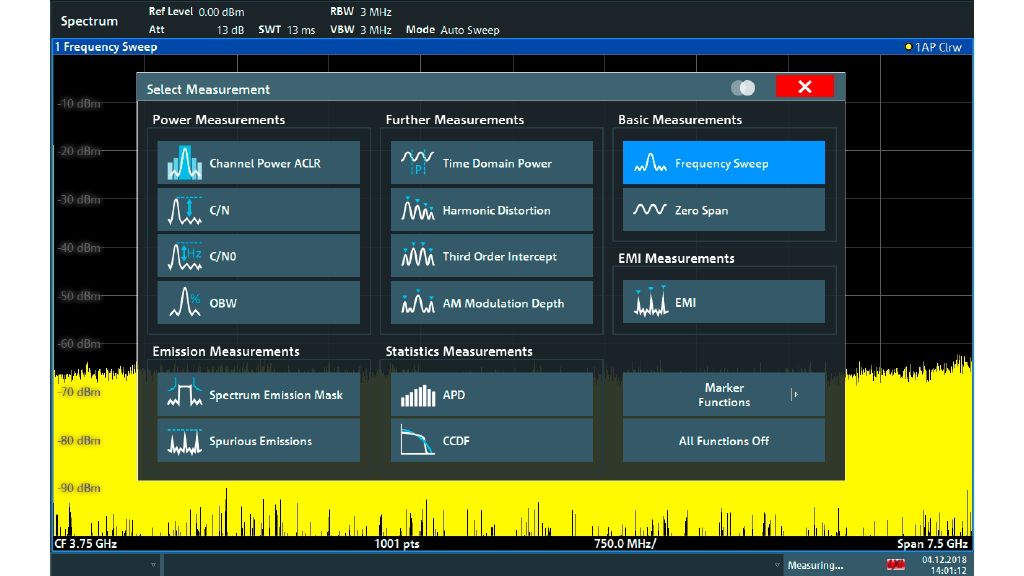

Standardní měřicí funkce FPL1003/1007 jsou:

• spektrální analýza
• výkon kanálu
• ACLR "Adjacent Channel Leakage Power Ratio"
• odstup signálu/šum
• rušivé signály
• analýza harmonických
• "third-order intercept point"
• hloubka modulace AM
• ADP a CCDF analýza
• marker funkce

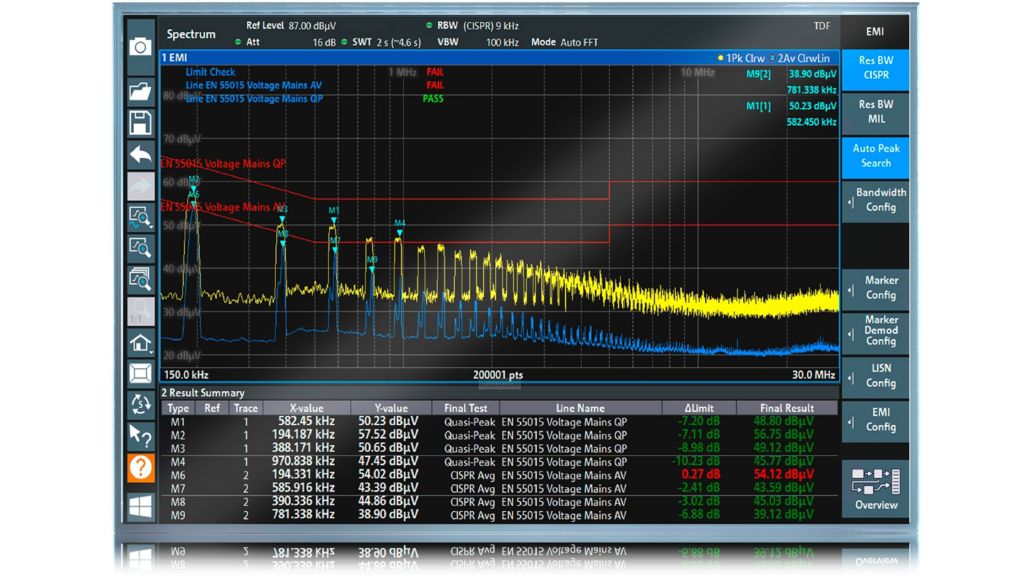

Analyzátor R&S FPL1000 s rozšířením EMC je vhodný pro detekci příčin elektromagnetického rušení, které může být vyzařováno elektrickým zařízením do sítě nebo okolí. Jednoduchou a rychlou analýzou spektra podle předem definovaných EMC norem umožňuje zjistit, zda je zařízení připraveno na certifikovaný EMC test.

Pokud Vás zajímá problematika předcertifikační měření EMC, prosím, klikněte na tento odkaz.
