HDMI tester Teledyne Quantum Data 780C

QD780C
Teledyne

Přenosný, multifunkční HDMI generátor s analyzátorem QuantumData umožňuje testování systémů HDMI, HDBaseT, 3G-SDI společně s analogovými. Podpora 4K Ultra HD HDMI rozlišení na přijímacím Rx i vysílacím Tx portuvčetně 7 palcového dotykového displeje.

Připojené soubory

Pro více informací nás kontaktujte

Přístroj Quantum Data 780C obsahuje 3 HDMI rozhraní určené pro testování audia, videa až do pixelové rychlosti 300 MHz využívající dekódování 4:2:0 a také následujících protokolů: HDCP, EDID, CEC a inforámců jakéhokoliv HDMI zařízení. Přístroj dále umožňuje zobrazovat 2D nebo 3D vzory. Společně s pomocným analyzátorem kanálů lze monitorovat HDMI nebo HDBaseT DDC přenosy. Jelikož je přístroj vybaven HDMI vstupem a výstupem lze jej také s volitelným rozšířením pro měření rámců použít nejen k testování HDMI kabelů, ale i celých systémů obsahujících rozbočovače, zesilovače a přepínače. Ovládání přístroje usnadňuje velký barevný dotykový displej.

Vlastnosti HDMI testeru:

  • velký 7" dotykový displej
  • video test - zjišťuje zda-li je obraz vykreslen správně, funkce rolování obrazce testuje pohybové artefakty
  • audio test - generuje tóny, rozmítáný signál, šum přes rozhraní HDMI, SPDIF nebo přes optický digitální audio výstup
  • generování bitmap a 3D struktur - zjišťování 3D přeslechů, konvergence pixelů, gamutu
  • analogový video test - testování RGB a YPbPr displejů, umožňuje CEA a VESA časování
  • HDCP test - generuje zašifrovaný obsah
  • EDID test
  • CEC test - automatické rozpoznání HDMI zařízení televizí
  • funkce referenčního spotřebiče - emuluje HDMI spotřebič
  • test audio dat
  • test HDMI kabelů a systémů (volitelně)

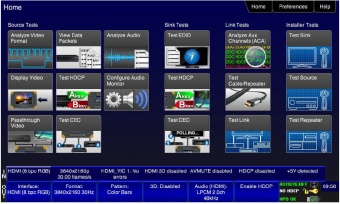

QD780C_screen

Technologie rozhraní 780 780AH 780BH 780C 780D 780E
Tx HDMI 300 MHz
Rx HDMI 300 MHz
Tx HDMI 600 MHz
Rx HDMI 300 MHz
Tx HDBaseT 300 MHz
Rx HDBaseT 300 MHz
