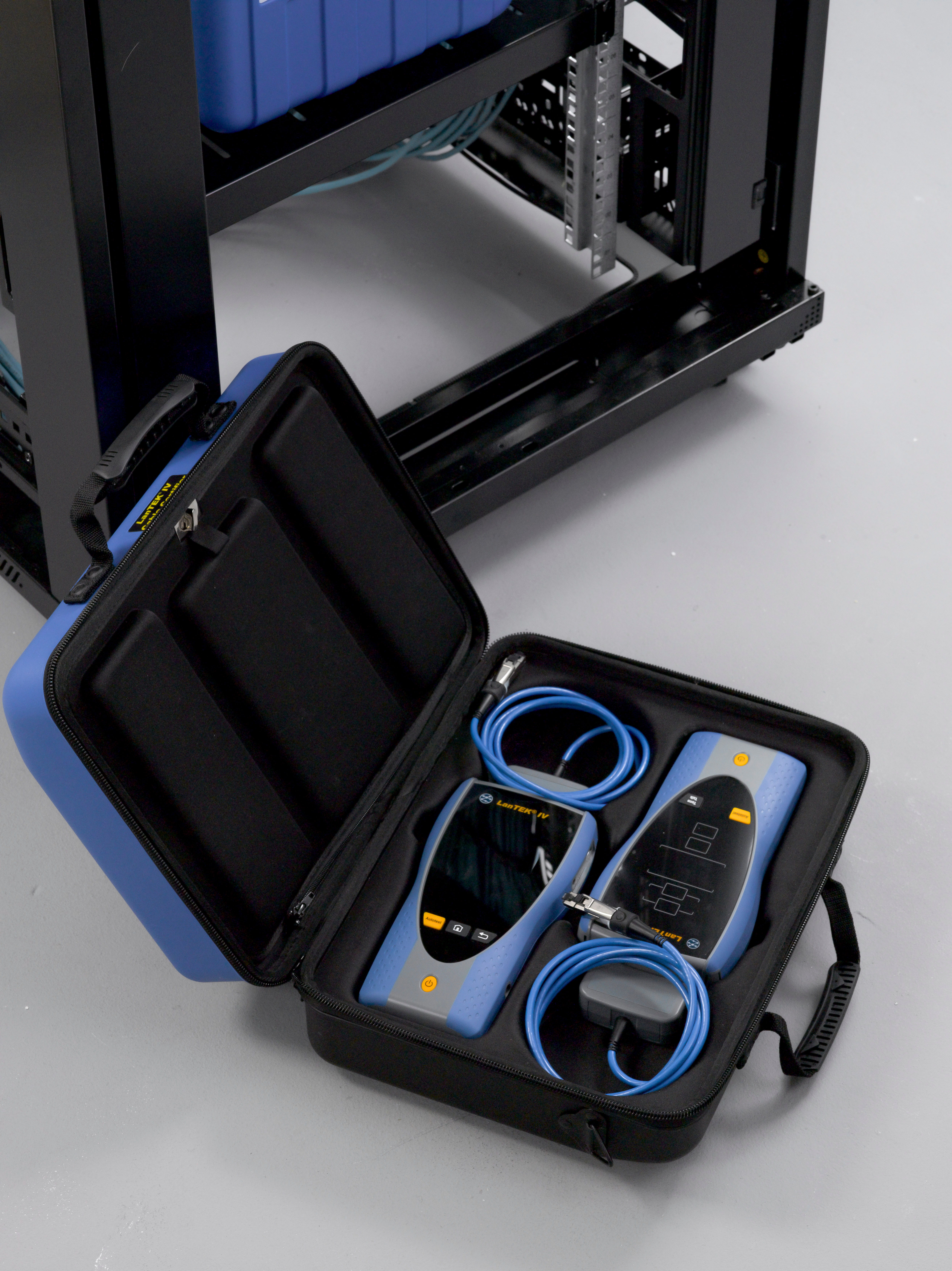

Certifikační tester metalické a optické strukturované kabeláže Trend Networks LanTEK IV-S a FiberTEK IV

teaser

Přístroje řady LanTEK IV-S a FiberTEK IV od firmy Trend Networks slouží pro certifikační testy metalické a optické strukturované kabeláže až do TIA Cat 8 / ISO Class I/II.

Orientační cenová hladina 250 000 – 499 000 Kč bez DPH *
*Cena základního modelu se nachází v tomto rozpětí

Místo pro poptávané produkty

Produkty, které chcete poptat, vložíte tlačítkem Vložit do poptávky na stránce vlevo.

Chcete s námi raději mluvit přímo? Zavolejte:
+420 541 633 670

Pokud toto není to co hledáte:


Přístroj LanTEK IV-S od firmy Trend Networks slouží pro certifikační testy strukturované kabeláže (kroucených dvoulinek). Nabízeny jsou 2 modely s různým frekvenčním rozsahem do 500MHz a 3000MHz. Dokoupit je možno celou řadu adaptérů pro testování kategorie CAT 5e, 6, 6A, 7 a 7A, 8.1 a 8.2. Přístroje LanTEK IV-S je možno rozšířit o moduly FiberTEK IV, které slouží pro certifikační měření na optických kabelech a to jak singlemode tak i multimode.

Hlavní zařízení je vybaveno dotykovým displejem, vyniká velkou výdrží baterií a celou řadou možnosti připojení jako je Wi-Fi, Bluetooth, USB-A a USB-C.



Dva modely LanTEK IV-S:

  1. LanTEK IV-S - 500 MHz, TIA/EIA Category 6A/ ISO Class EA - R163008
  2. LanTEK IV-S - 3000 MHz, TIA/EIA Category 8/ ISO Class I/II - R163009

Oba modely obsahují v základu Permanent link a Channel adaptéry adaptéry pro Cat 5e/6/6A (500MHz) a Cat 5e/6/6A/8.1 (3000MHz) RJ-45. Permanent Link adaptéry nabízejí funkcí VisiLINQ™ pro snadnější spouštění testů.



Nabídka adaptérů pro certifikaci metalické kabeláže:

  1. Cat. 5e/6/6A RJ45 Channel Adapter - R163052
  2. Cat. 5e/6/6A/8.1 RJ45 Channel-Adapter - R163053
  3. Cat. 8.2 GG45 Universal Adapter - R163056
  4. Cat. 8.2 EC7 Universal Adapter - R163055
  5. Cat. 8.2 TERA Universal Adapter - R163054
  6. Cat. 5e / Class D Patch Cord / MPTL (Modular Plug Terminated Link) test adapter - R163057
  7. Cat. 5e/6 / Class D/E Patch Cord / MPTL test adapter - R163058
  8. Cat. 5e/6/6A / Class D/E/Ea Patch Cord / MPTL test adapter - R163059





Nabídka adaptérů pro optické kabely - FiberTEK IV:

  1. FiberTEK IV -Multimode LED Kit - R164008
  2. FiberTEK IV -Singlemode Laser Kit - R164009
  3. FiberTEK IV-Multimode LED & Singlemode Laser Kit - R164010



Vlastnosti LanTEK IV-S:

  • testování dle ISO/TIA/IEEE standardů
  • test Cat6A kabeláže trvá pouze 7 sekund
  • funkce wiremap, TDX (Time Domain Crosstalk), TDRL (Time Domain Return Loss), DC loop resistance length, NEXT (Near End Cross Talk), capacitance, insertion loss (formerly attenuation), ACR-N (formerly ACR), return loss, average impedance, propagation delay, delay skew, power sum NEXT (Near End Cross Talk), power sum ACR-N (formerly power sum ACR), ACR-F (formerly ELFEXT), power sum ACR-F (formerly power sum ELFEXT)
  • typy testovaných kabelů: UTP/SCTP/FTP CAT 3/5E/6/6A/7/7A/8.1/8.2
  • SW Trend Anyware Desktop, je možno nainstalovat na PC a slouží pro zpracování naměřených výsledků a jejich správu. Možnost volitelného zobrazení chtěných informací. Vytváření reportů ve formátu PDF, včetně přidání vlasntího loga
  • Cloud aplikace Trend Anyware Cloud nabízí možnost managementu naměřených výsledků, vytváření reportůve formátu PDF, přidání vlastního loga. Naměřené výsledky je možno odeslat do cloudu přímo z přístroje LanTEK IV (přes WiFi). V cloud aplikaci je možno vytvořit testovací nastavení přístroje (zvolit normu, počet měření atd.) a poté je možno si toto nastavení stáhnout do LanTEK IV testeru (přes WiFi).
  • až 18 hodinová výdrž baterie
  • rozměry hlavního i vzdáleného přístroje (V x Š x H ) : 254 x 127 x 53 mm
  • váha přístroje 1.18 kg, váha remote jednotky 1.12 kg

Vlastnosti FiberTEK IV:

  • testování na singlemode (1310 a 1550nm) a multimode vlnových délkách (850 a 1300nm) - Tier 1 certifikace dle ISO 11801 a TIA 568-C standardů
  • měření útlumu dB
  • měření délky optického kabelu - multimode 0 - 7500m, singlemode 0 - 20 000m, přesnost ± 1,5m ± 2% z měřené délky, minimum 2m
  • zdroj červeného světla
  • rozsah měření výkonu 0 až -55dBm (850nm), 0 až -60dBm (1300/1310 a 1550nm), přesnost ± 0,25 dB na -20dBm
  • typ detektoru InGaAs
  • výměnné adaptéry - SC, FC, ST, LC a 2,5mm univerzální
