Modulární měřicí systém DELPHIN ProfiMessage

profimessage
Delphin

ProfiMessage je modulární zařízení pro záznam dat a automatizaci. Využívá master/slave architekturu - připojení až 20 slave zařízení. Na výběr 9 rozdílných I/O modulů. Ideální zařízení pro aplikace, které vyžadují zpracování tisíců kanálů.

Třídící parametry

  • Počet kanálů: do 10, 11-20
  • Možnost rozšíření kanálů: Ano
  • Rychlost vzorkování: do 1 kHz, 1,5 kHz a více

Připojené soubory

Pro více informací nás kontaktujte

- Model nahrazuje starší typ TopMessage

- Měření: Napětí, proudu, frekvence, tlaku, teploty, rotace, vibrací, průtoku a digitální I/O

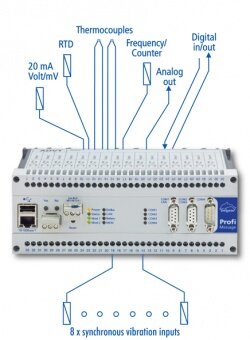

Funkce:profimessage zapojení snímačů

  • Získávání dat a automatizace
  • Možnost ukládání dat pro samostatné operace
  • Interní 16 GB paměť pro milióny měřených hodnot (možné přenést na USB flash disk a vyhodnotit v PC)
  • Online sledování dat (přes LAN)
  • Modulární, rozšiřitelný systém
  • Izolace potenciálu
  • Univerzální vstupy a výstupy
  • Funkce pro řízení a automatizaci
  • Podmiňování signálů uvnitř zařízení
  • Připojení k externím zařízení a PLC řízení
  • Konfigurace přes PC

Komunikační rozhraní:

  • Protokoly: Profibus, Modbus TCP/RTU
  • RS232/485
  • CAN
  • LAN/TCP
  • USB
  • Rozšiřující sběrnice - pro připojení až 20 slave zařízení

Použití:

  • Modulární sběr naměřených dat a monitoring
  • Procesní sběr a předzpracování dat
  • Sběr a diagnostiha poruchových stavů
  • Získání, zpracování a záznam signálů z PLC/sběrnicového pole
  • Monitorování vibrací
  • Automatizace experimentů a zkušebních zařízení
  • Dálkové monitorování strojů a zařízení



9 rozdílných I/O modulů pro rozšíření systému:

I/O Moduly Analogové vstupy Analogové výstupy Frekvenční stavové vstupy Stavové vstupy Spínací výstupy Součet vzorkovací frekvence
ADGT 8 kanálů
Volt/mV, 20mA, RTD, termočlánky
        60 Hz
ADIT 10 kanálů
Volt/mV, 20mA, RTD, termočlánky
1 kanál 20mA     1 kanál 600 Hz
ADVT 15 kanálů Volt/mV, 20mA, termočlánky         600 Hz
ADFT 8 kanálů
Volt/mV, 20mA
2 kanály
0...10 V
2 kanály 2 kanály 4 kanály 10 kHz
AMDT 8 kanálů
Volt/mV, 20mA
2 kanály
0...10 V
2 kanály 2 kanály 4 kanály 10...160 kHz
AAST 4 kanály
Volt/mV, 20mA, RTD, termočlánky
4 kanály 20mA   2 kanály 2 kanály 600 Hz

IOIT
      24 kanálů 1 kanál
OTPT       1 kanál 24 kanálů

DIOT
    11 kanálů 1 kanál 16 kanálů



Master a slave zařízení navzájem propojené po rozšiřující sběrnici. Každé ProfiMessage zařízení může být vybaveno 2 I/O moduly. K dispozici je množství I/O modulů, ze kterých lze zvolit pro daný typ aplikace ten nejvhodnější. I/O moduly jsou dostupné pro jakékoliv množství kanálů a druhů senzorů.

Široká škála komunikačních rozhraní umožňuje, aby byl ProfiMessage zakomponován do TCP sítě nebo byl připojen přímo k osobnímu počítači. Aktuálně naměřená data mohou být přenesena, uložena a zpracována, také mohou být zároveň uložena přímo do zařízení.

Verze DELPHIN ProfiMessage:

  • ProfiMessage pro použití v průmyslu
  • Přenosná verze ProfiMessage pro použití v laboratořích apod.

topmessage datalogger pro průmyslové použití Přenosné provedení dataloggeru ProfiMessage pro laboratorní použití

Související fotografie

profimessageb profimessage-c profimessage-d
