Spektrální analyzátor FPC1500

FPC1000
Rohde&Sxhwarz

Spektrální analyzátor FPC1500 s tracking generátorem od společnosti Rohde&Schwarz. Možnost rozšíření o jednoportový obvodový analyzátor. Rozsah 5 kHz až 1 GHz, volitelně 2 nebo 3 GHz, RBW filtr do 1 Hz, DANL -142 dBm, rozšiřitelný o receiver mód, předzesilovač a demodulátor, VSWR bridge, rozhraní LAN, USB.

Připojené soubory

Pro více informací nás kontaktujte

Technické parametry:

  • frekvenční rozsah 5 kHz až 1 GHz (2 GHz nebo 3 GHz volitelně)
  • frekvenční rozlišení při nastavení rozsahu 1 Hz
  • rozlišení čítače 0,1 Hz
  • RBW filtr 1 Hz až 3 MHz v krocích 1/3
  • VBW filtr 1 Hz až 3 MHz v krocích 1/3
  • DANL 10 MHz až 1 GHz = -142 dBm (při RBW 100 Hz a VBW 10 Hz, předzesilovač off)
  • trigger: free run, video, externí
  • obvodový analyzátor: frekvenční rozsah 2 MHz až 1/2/3 GHz
  • tracking generátor: frekvenční rozsah 5 kHz až 1/2/3 GHz
  • RF vstup: N konektor
  • display 10,1", 1366 x 768 px
  • audio výstup - reproduktor a jack pro sluchátka
  • rozhraní LAN, USB, virtuální LAN (volitelně)

FPC 1500

Spektrální analyzátor FPC 1500 od firmy Rohde & Schwarz se pyšní velkým displejem 10,1 palců s vysokým rozlišením 1366 x 768 pixelů. Jednoduchá a intuitivní kontrola nad přístrojem je v této době samozřejmostí. FPC lze jednoduše připojit do R&S InstrumentView (PC software) stejně jako do platformy R&S MobileView přes USB, Ethernet nebo Wi-Fi.

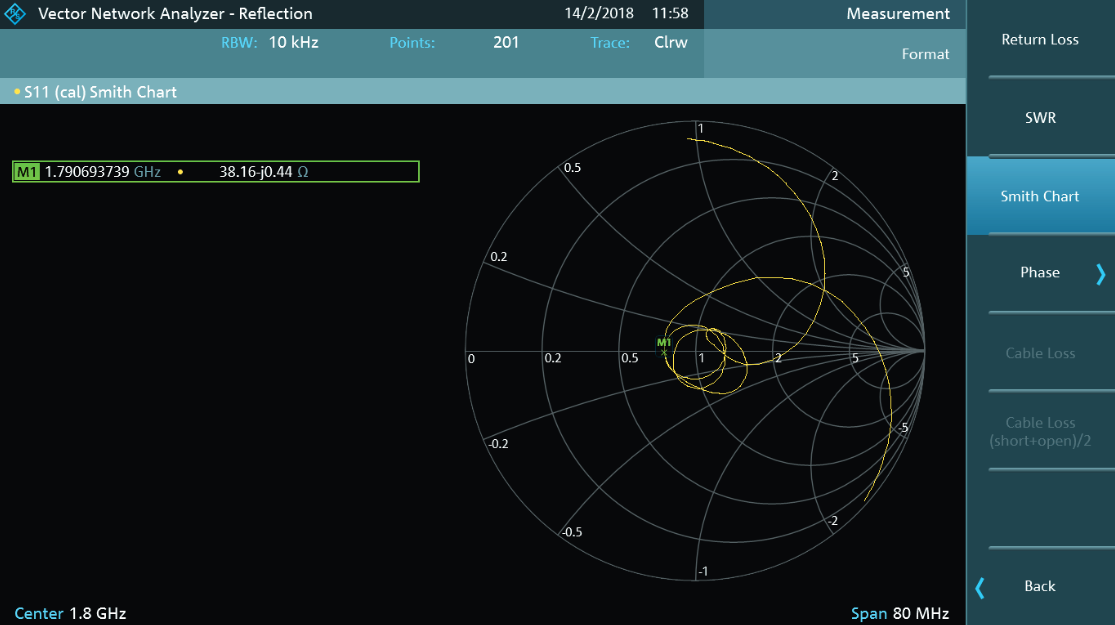

Díky unikátnímu zabudovanému prvku VSWR bridge a jednoportového vektorového analyzátoru může přístroj měřit branové parametry S11, S21 a impedanci. Rovněž umožňuje zobrazit Smithův diagram.



Tracking generátor dovoluje testování pasivních nebo aktivních RF obvodů, které negenerují signál (zesilovače, filtry nebo RF kabely). Proto je tato funkce nezbytná a ocení ji každý v oblasti RF engineeringu.
