Datalogger Viltrus MX-9

Viltrus-Wireless-M-Bus-gateway
Virtus

Logger MX-9 umožňuje bezdrátové čtení dat ze zařízení připojených přes wireless M-Bus. Naměřené hodnoty jsou ukládány do vnitřní Flash paměti s možností rozšíření o mikro SD kartu. Podporuje rozhraní RS-232, RS-485, M-Bus, Data/Req, Ethernet, GSM/GPRS, USB a proudovou smyčku. Data jsou odesílány přes GSM/GPRS nebo Ethernet. Podporuje Modbus RTU, Modbus TCP/IP a další protokoly.

Třídící parametry

  • Počet kanálů: do 10
  • Typ: Logger

Připojené soubory

Pro více informací nás kontaktujte

Parametry zařízení

Rozhraní

  • USB typ B, verze 2.0
  • GSM/GPRS 4 pásma 850 / 900 / 1800 / 1900 MHz
  • RS-232 (4 vstupy); vzdálenost až 15 m; přenosová rychlost 19,2 Kbit/s
  • RS-485 (3 vstupy); vzdálenost až 1,2 km; přenosová rychlost 19,2 Kbit/s
  • M-Bus (2 vstupy); maximálně 16 M-Bus zařízení (8 na jeden vstup)
  • Data/Req (2 vstupy)
  • Ethernet 10/100 Mbps, RJ45, vzdálenost do 100 m
  • Wireless M-Bus - bezdrátově až 300 zařízení
  • Proudová smyčka 2x

Parametry

  • Vnitřní paměť FLASH 8 MB
  • Možnost rozšíření paměti - max. 8 GB microSD karta
  • Odesílání SMS alarmů
  • Hodiny reálného času, M-Bus auto setup
  • Protokoly Modbus RTU, Modbus TCP/IP, IP, ICMP, UDP, TCP, DHCP, PPP, ARP, SNTP, IEC60870-5-104:2000, DynDNS, FTP server, FTP client, DNS client
  • Galvanicky oddělené vstupy a napájení
  • Napájení 9 - 36 V DC, napájení pro externí zařízení 3,7 / 5 / 6 / 8 / 10 V DC (20 mA)
  • Montáž na DIN lištu
  • Stupeň krytí IP20
  • Rozměry 147 x 128 x 50 mm; hmotnost 450 g

Poznámka: možné konfigurace viz přiložený datasheet

vyuziti mx9

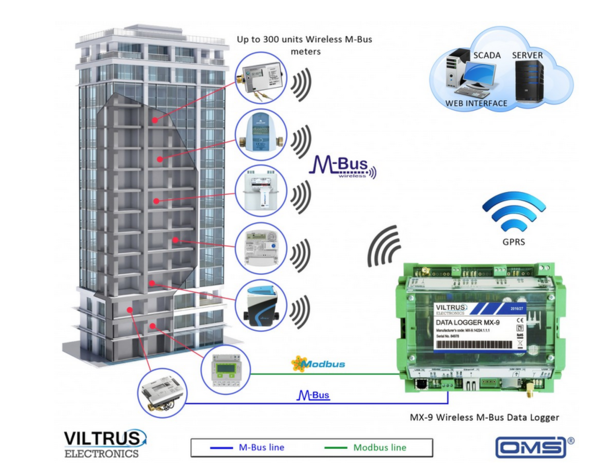

Obrázek 1: Příklad využití Viltrus MX-9
