Analyzátor výkonu Matuschek LK601

Analyzátor/zapisovač od německého výrobce Matuschek - LK601 nabízí precizní záznam a analýzu až 6 elektrických signálů (napětí + proud). Volitelně lze k systému přidat i modul pro 2 kanálové měření točivého momentu a otáček při testování elektromotorů (EOL testing). Ostatní signály jako teplota, vibrace a pod. lze získat z CAN rozhraní. Pro nastavení měření a analýzu naměřených dat slouží intuitivní PC software PowerStudio.

Konkurenční výhody:

• výkonový analyzátor a záznamník v jednom zařízení
• modulární řešení - až 7 měřicích kanálů, do 1000 V (RMS)
• vertikální rozlišení 16 bitů
• vzorkovací rychlost do 10 MSa/s
• modul pro měření točivého momentu a otáček RPM u motorů

Technická specifikace:

• konfigurovatelný počet kanálů
• analýza signálů v reálném čase nebo záznam do paměti
• max. 7 kanálů pro měření napětí / proudu (přes proudové senzory)
• max. 6 kanálů pro měření výkonu
• 2 kanály pro měření točivého momentu elektromotorů a otáček (RPM)
• měření výkonu (činný - W, jalový - var, zdánlivý - VA)
• max. vstupní napětí 1000 V (RMS), proud do 1200 A (RMS)
• šířka pásma do 1 MHz
• vzorkovací rychlost max. 10 MSa/s (0,1 µs) - režim osciloskopu
• 16 bitové rozlišení
• přesnost do 0,05% (výkon)
• FFT funkce
• PC software PowerStudio
• rozhraní LAN (komunikace) a CAN (vstup pro senzory)

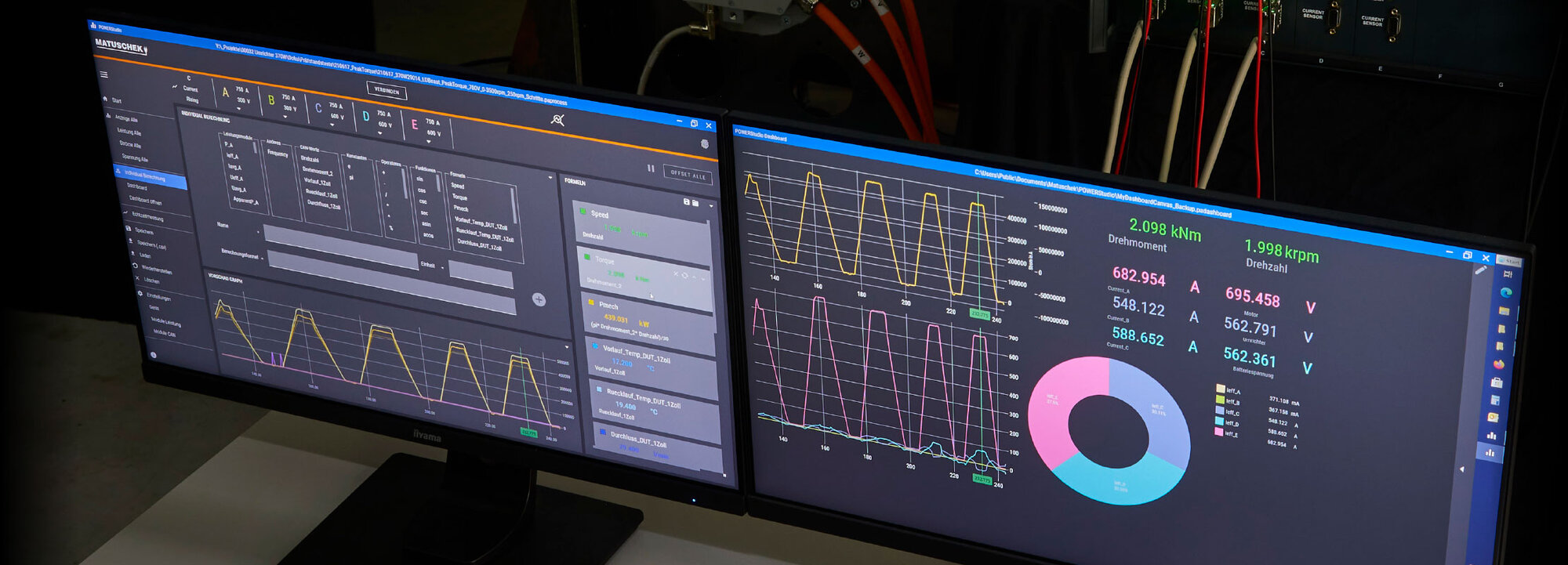

Software PowerStudio:

• paralelní akvizice dat pro maximálně 6 měřicích kanálů
• analýza dat a FFT analýza v reálném čase
• matematické funkce
• možnost ovládání přes SCPI příkazy
• ukládání a exportování dat (CSV, RAW)
• možnost vytvořit ilustrační schéma měřicího systému s aktuálně měřenými daty

Některé z aplikací analyzátoru Matuschek LK601:

Elektrické a hybridní automobily využívají přední/zadní pohon nebo pohon všech 4 kol. Jedná se o množství dat a signálů, které se musí při výstupní kontrole testovat, zaznamenávat a analyzovat.

Želežniční doprava a vlaky používají řídicí systémy a zařízení, které musí před uvedením do provozu podléhat důkladnému testování.

Větrné turbíny a jejich správné nastavení pomocí „výkonové křivky“ nemůže fungovat bez měření výkonu.

Fotovoltaické panely a jimi napájené energetické systémy mají invertor, který převádí DC napětí na AC napětí vhodné pro síť. Důležitou roli zde hraje efektivita a tím spojený přesný systém pro měření výkonu.

Domácí spotřebiče - měření napětí, proudu, výkonu a jejich celkové elektrické účinnosti.
