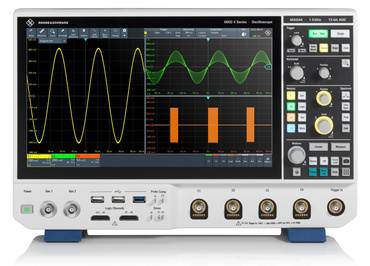

Osciloskop R&S MXO 4

Osciloskop MXO 4 od německého výrobce Rohde&Schwarz je nejnovějším osciloskopem vyrobeným tímto výrobcem. V oblasti testování a měření eXceluje s těmito parametry:

• frekvenční rozsah do 1,5 GHz

• 800M bodů vnitřní paměti

• akviziční rychlost do 4 500 000 průběhů/sekundu

• 12 bitový A/D převodník

• precizní digitální trigger

• 13,3" dotykový displej

S osciloskopem MXO 4 najdete anomálie a rušení v signálech rychleji díky těmto vlastnostem:

• zachycení a zobrazení až 90% signálu v reálném čase, což je mnohem více než u jiných osciloskopů
• digitální trigger se zachycením těch nejmenších úrovní signálů .... citlivost 1/10 000 z vertikálního rozlišení osciloskopu
• na trhu s osciloskopy nejrychlejší akviziční rychlost .... 4,5M průběhů/sekundu
• 12 bitový A/D převodník, v HD režimu 18 bitů

Technická specifikace:

• 4 kanály se šířka pásma do 200/350/500 MHz nebo 1/1,5 GHz
• vzorkovací frekvence 5 GSa/s
• akviziční rychlost do 4,5M wfms/s, FFT akviziční rychlost 45 000 FFT/s
• délka záznamu 400M bodů (max. 2 kanály aktivní), 800M bodů volitelně (max. 1 kanál)
• délka záznamu u segmentované paměti až 1,6G bodů (volitelně)
• 12 bitový A/D převodník, při HD režimu až 18 bitů (šířka pásma max. 10 MHz)
• rozlišení 500 µV/dílek
• volitelně frekvenční analýza (Bode plot) a analýza sběrnic I2C, SPI, UART/RS-232/RS-422/RS-485
• volitelně logický analyzátor 16 kanálů a 2 kanálový ARB generátor funkcí do 100 MHz
• USB port pro ukládání dat
• 13,3" dotykový displej s rozlišením 1920×1080 px
• vzdálené ovládání přes LAN rozhraní (webový prohlížeč)

Jeden osciloskop, mnoho funkcí:

Rozšíření osciloskopu jako šířka pásma, dekódování sběrnic, frekvenční analýza, generátor nebo jiné se aplikují do osciloskopu pomocí SW klíče. To znamená, že uživatel si může osciloskop dodatečně rozšiřovat dle aktuálních požadavků bez potřeby odeslání zařízení do servisního střediska výrobce. Zároveň jsou tímto snižovány jednorázové finanční náklady na nákup osciloskopu.
