Testování a vyhodnocování dobíjecích baterií

Úvod / Články / Testování a vyhodnocování dobíjecích baterií s DC zdroji Kikusui PXB

Odhaduje se, že s růstem trhu s elektromobily a postupujícím trendem k uhlíkové neutralitě dosáhne trh s bateriemi do roku 2027 úrovně 220 mld. USD.

Nová řada obousměrných výkonových stejnosměrných napájecích zdrojů Kiksui PXB představuje vynikající volbou pro testování i výrobu akumulátorů a battery packů.

V tomto článku probereme čtyři hlavní výhody regenrativních DC zdrojů Kikusui řady PXB.

Obousměrné DC zdroje Kiksui PXB s režimem priority výstupu, který vyhlazuje náběhovou hranu a režimem DC SEAM jsou ideální zařízení pro testy nabíjení a vybíjení baterií a battery packů.

1. Výstupní prioritní režim vyhlazuje náběhové hrany

Po zapnutí výstupu lze zařízení nastavit tak, aby se spustilo jako zdroj s konstantním napětím (CV) nebo zdroj s konstantním proudem (CC). Použití režimu priority CC při nabíjení CC a CC-CV zajišťuje plynulý náběh.

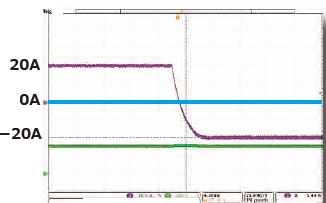

2. Bezproblémové nabíjení a vybíjení v režimu DC SEAM

V typických obousměrných DC zdrojích řídí směr proudu hodnota napětí DUT, takže k přepnutí dojde, když proud překročí nulu. Zdroj Kikusui PXB je vybaven režimem SEAM, který umožňuje tok proudu oběma směry bez změny hodnoty napětí. To zajišťuje bezproblémové řízení a testování nabíjecích a vybíjecích cyklů baterie.

3. Regenerativní napájení

Řada DC zdroje Kikusui PXB je vybavena funkcí regenerace, která vrací vstupní energii zpět do zdroje, aniž by ji přeměňovala na teplo. Účinnost rekuperace přes 90 % umožňuje provozování dlouhodobých zátěžových testů baterií a akumulátorů. Aktuální energetickou účinnost lze navíc snadno zkontrolovat pohledem na aktuální regenerační výkon na displeji předního panelu zdroje PXB.

4. Funkce nastavení impedance při vypnutém výstupu

U většiny stejnosměrných napájecích zdrojů může vnitřní vybíjecí obvod zbytečně způsobit vybíjení baterie, když je výstup zdroje vypnutý. Obousměrný DC zdroj Kikusui PXB však umožňuje uživateli nastavit impedanci zdroje při vypnutém výstupu. Nastavením vysoké impedance lze potlačit negativní důsledky pro baterii. Tato funkce tak zabraňuje zbytečnému vybíjení baterie.

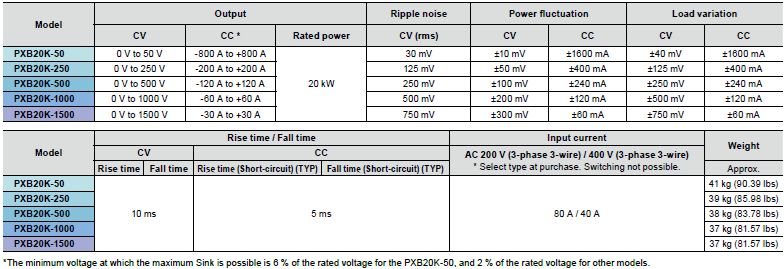

Přehled modelů Kikusui PXB

Zaujal vás tento zdroj?

Podívejte se na detail produktu DC zdroje Kikusui PXB

Více zde

Základní technické parametry

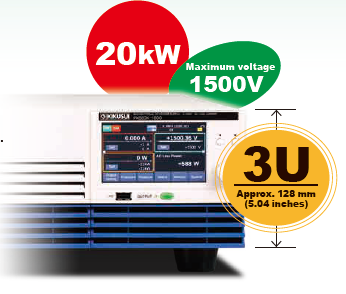

Vysoké výkony, až 20 kW v kompaktním provedení 3U.
Jediná jednotka zvládne napájení i rekuperaci.
Jmenovité výstupní napětí: 50 V / 250V / 500 V / 1000 V / 1500 V.
K dispozici jsou modely se vstupním napětím 200 V AC (3- fázové) nebo 400 V AC (3- fázové).
Nepřetržitý provoz při jmenovitém výkonu i při okolní teplotě až 50 °C. (S výjimkou některých modelů).

Podpora paralelního provozu až 10 jednotek (max. 200 kW).
Zařízení je vybaveno dotykovým displejem.
Standardní vybavení zahrnuje LAN, USB, RS232C a externí analogové ovládání (izolované).
Regenerativní funkce DC zdroje.
Externí řídicí vstupy/výstupy jsou standardem pro PLC typu NPN i PNP.
