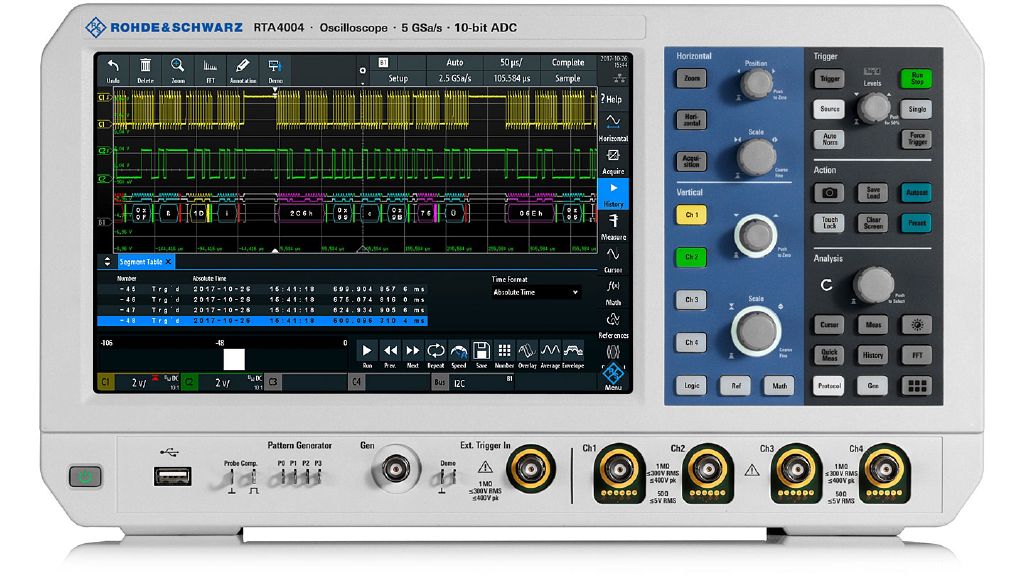

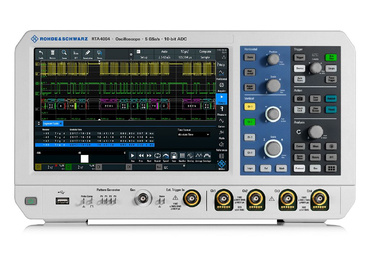

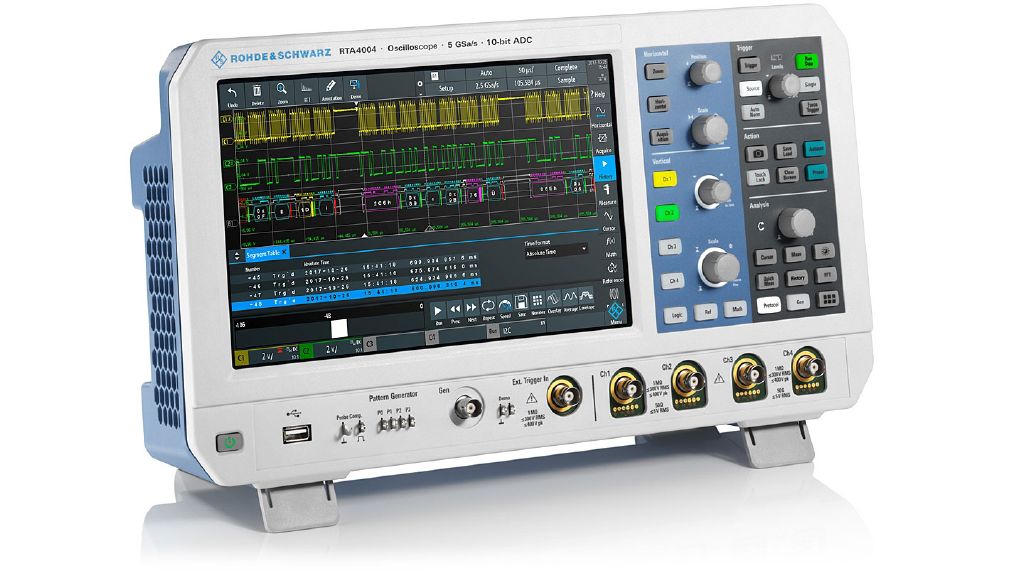

Digitální osciloskop R&S RTA 4000

Osciloskop Rohde&Schwarz RTA4000 vyrobený s německou precizností a kvalitou. Osciloskop exceluje s následujícími parametry.

• frekvenční rozsah od DC do 200 MHz až 1 GHz

• 10 bitový ADC převodník

• 200M bodů vnitřní paměti (interleaved)

• 10" dotykový displej

Jeden osciloskop, mnoho funkcí:

Rozšíření osciloskopu jako šířka pásma, dekódování sběrnic, frekvenční analýza, generátor nebo jiné se aplikují do osciloskopu pomocí SW klíče. To znamená, že uživatel si může osciloskop dodatečně rozšiřovat dle aktuálních požadavků bez odeslání zařízení do servisního střediska výrobce. Zároveň jsou tímto snižovány jednorázové finanční náklady na nákup osciloskopu.

Technická specifikace:

• 4 kanály RTA4004
• šířka pásma 200/350/500 MHz nebo 1 GHz
• vzorkovací frekvence 5 GSa/s
• délka záznamu 100M bodů/kanál, 200M bodů (interleaved), 1G bodů s funkcí segmentovaných paměti (volitelně)
• 10 bitový A/D převodník
• rozlišení 0,5 mV/dílek
• USB port pro ukládání dat
• volitelně software pro analýzu I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, Audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC429
• funkce voltmetru
• volitelně funkce frekvenčního čítače, logického analyzátoru 16 kanálů a frekvenční analýzy (Bode plot)
• volitelně ARB generátor funkcí, výkonová analýza, analýza spektra a spektrogram
• 10,1" dotykový displej s rozlišením 1280x800 px
• vzdálené ovládání přes LAN rozhraní (webový prohlížeč)

Zobrazení funkce Frekvenční analýza (Bode Plot):

Osciloskop měří frekvenční odezvu například zesilovače nebo filtru. Měří poměr výstupního signálu z generátoru zabudovaného v osciloskopu a výstupního signálu z testovaného zařízení. Graficky a numericky zobrazí zisk, amplitudu a fázi.

Zobrazení funkce Historie a segmentovaná paměť:

Vnitřní paměť osciloskopu je 100 M bodů/kanál nebo 200 M bodů pokud není použit kanál č. 1 a 2 (3 a 4) současně. S funkcí segmentované paměti je možné získat až 5 segmentů paměti s délkou 200 M bodů, což ve výsledku znamená celkovou paměť až 1 000 000 000 bodů. Mezi jednotlivými segmenty je tzv. Blind time - čas potřebný na zpracování dat osciloskopem - přibližně 200 ns.

Vzdálené ovládaní osciloskopu:

RTA osciloskop se jednoducho ovládá přes dotykový displej, případně tlačítka na předním panelu. Pro uživatele pracující s počítačem má osciloskop k dispozici rozhraní LAN. Jednoduchým nastavením IP adresy je možné ovládání a ukládání naměřených dat přes webový prohlížeč.
