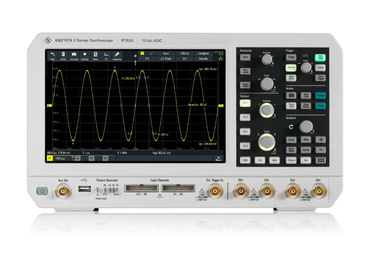

Digitální osciloskop R&S RTB 2000

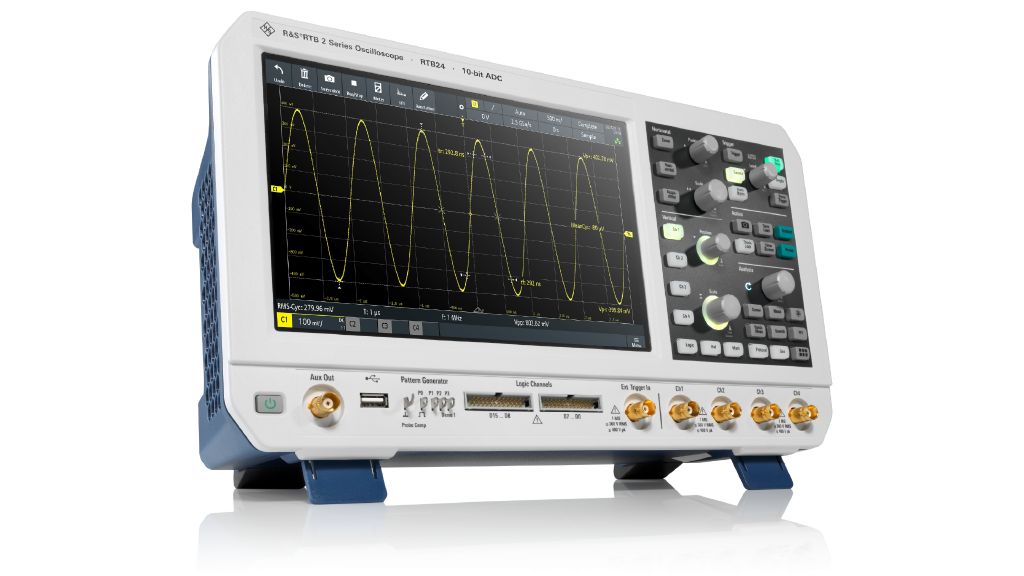

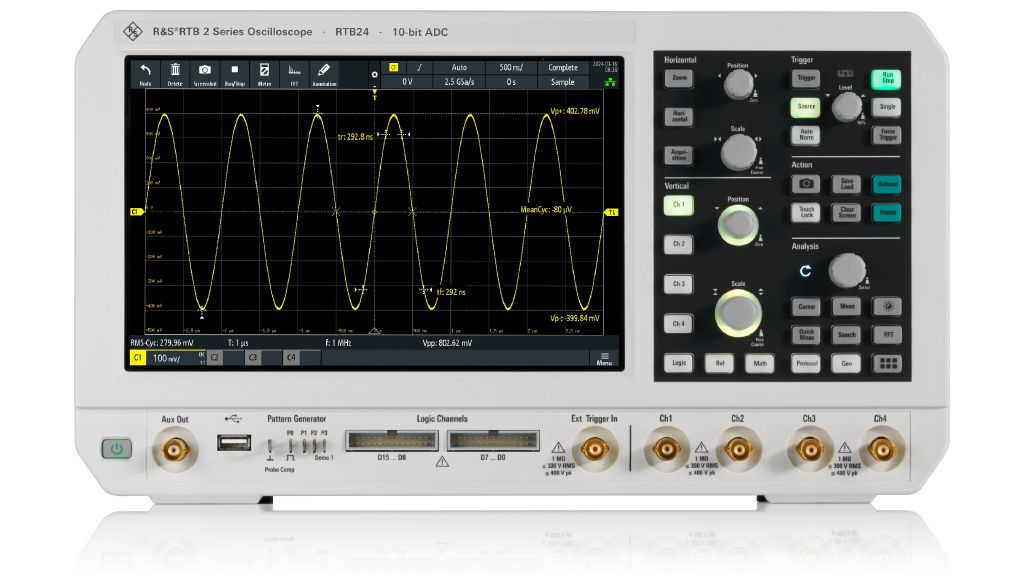

Osciloskop Rohde&Schwarz RTB2000 "Power of Ten" vyrobený s německou precizností a kvalitou. Osciloskop exceluje s 3 parametry:

• 10 bitový ADC převodník

• 10M bodů vnitřní paměti

• 10" dotykový displej

Jeden osciloskop, mnoho funkcí:

Rozšíření osciloskopu jako šířka pásma, dekódování sběrnic, frekvenční analýza, generátor nebo jiné se aplikují do osciloskopu pomocí SW klíče. To znamená, že uživatel si může osciloskop dodatečně rozšiřovat dle aktuálních požadavků bez odeslání zařízení do servisního střediska výrobce. Zároveň jsou tímto snižovány jednorázové finanční náklady na nákup osciloskopu.

Technická specifikace:

• 2/4 kanály (RTB2002 / RTB2004)
• šířka pásma 70/100/200/300 MHz
• vzorkovací frekvence 2,5 GSa/s
• délka záznamu 10M bodů, 320M bodů s funkcí segmentované paměti (volitelně)
• 10 bitový A/D převodník
• rozlišení 1 mV/dílek
• USB port pro ukládání dat
• volitelně software pro analýzu I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN sériové komunikace
• funkce voltmetru
• volitelně funkce frekvenčního čítače, logického analyzátoru 16 kanálů a frekvenční analýzy (Bode plot)
• volitelně ARB generátor funkcí
• uživatelské rozhraní v češtině
• 10,1" dotykový displej s rozlišením 1280x800 px
• vzdálené ovládání přes LAN rozhraní (webový prohlížeč)

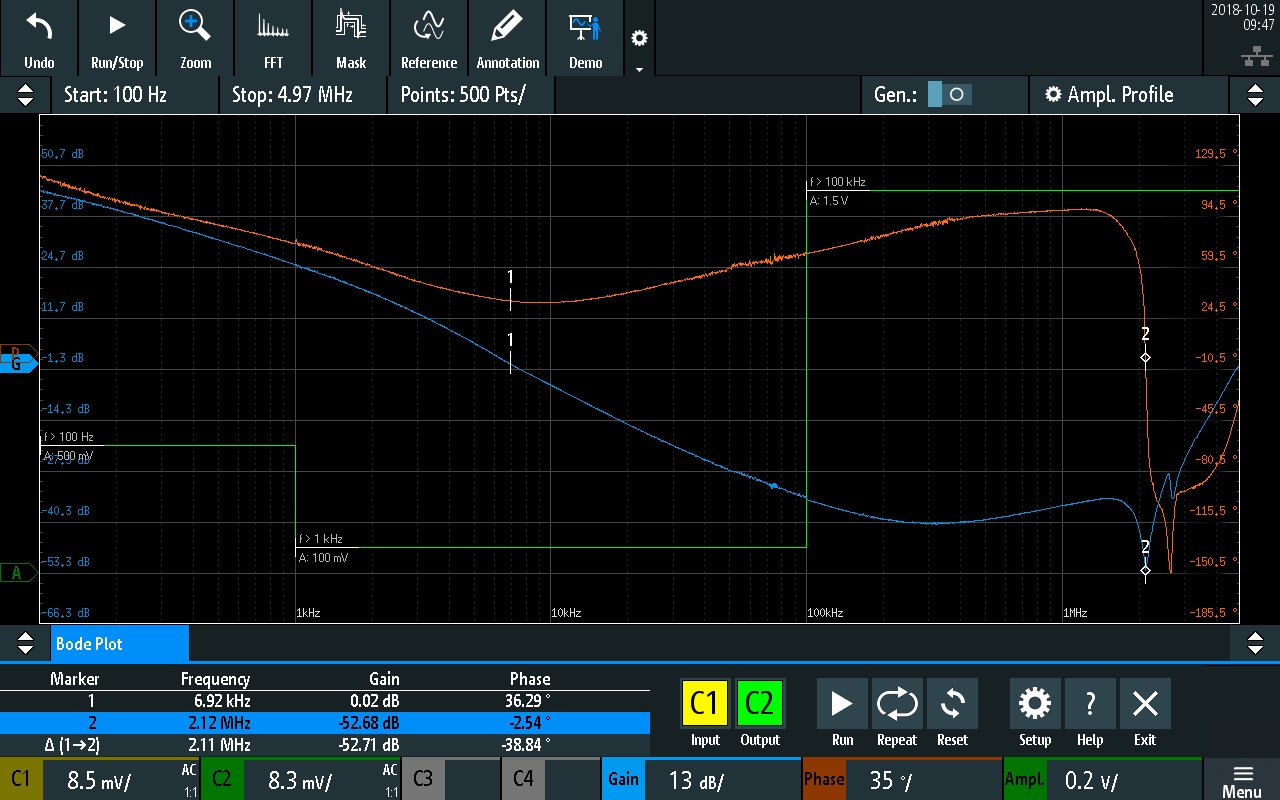

Zobrazení funkce Frekvenční analýza (Bode Plot):

Osciloskop měří frekvenční odezvu například zesilovače nebo filtru. Měří poměr výstupního signálu z generátoru zabudovaného v osciloskopu a výstupního signálu z testovaného zařízení. Graficky a numericky zobrazí zisk, amplitudu a fázi.

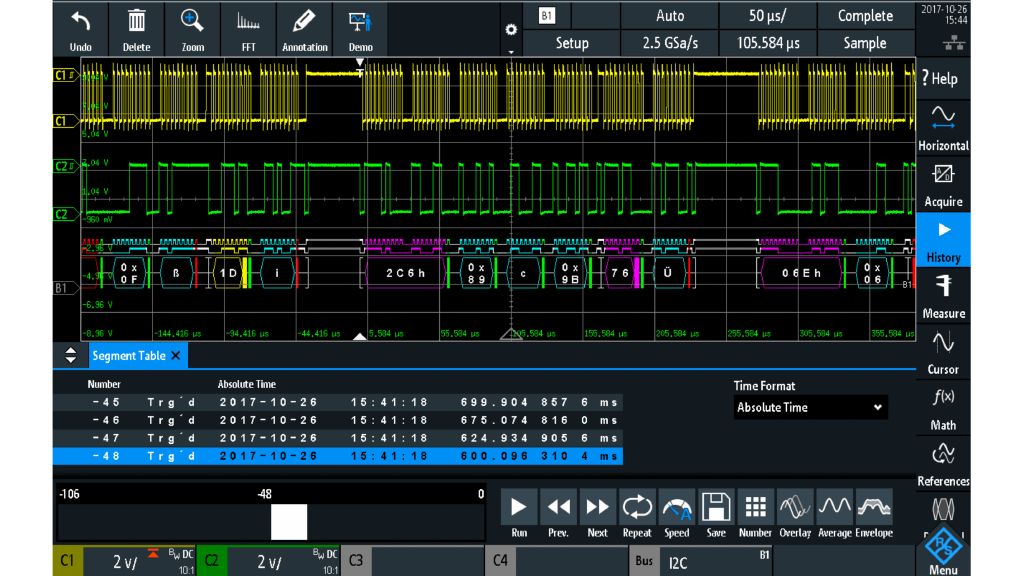

Zobrazení funkce Historie a segmentovaná paměť:

Vnitřní paměť osciloskopu je 10M bodů/kanál nebo 20M bodů pokud není použit kanál č. 1 a 2 (3 a 4) současně. S funkcí segmentované paměti je možné získat až 16 segmentů paměti s délkou 20M bodů, což ve výsledku znamená celkovou paměť až 320 000 000 bodů. Mezi jednotlivými segmenty je tzv. Blind time - čas potřebný na zpracování dat osciloskopem - přibližně 2,5 μs.

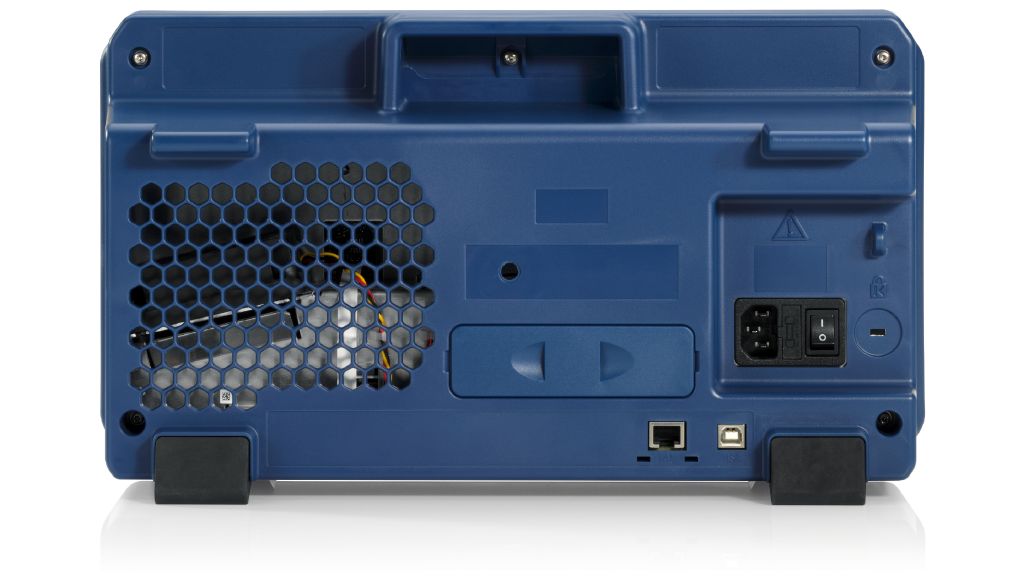

Vzdálené ovládaní osciloskopu:

RTB osciloskop se jednoducho ovládá přes dotykový displej, případně tlačítka na předním panelu. Pro uživatele pracující s počítačem má osciloskop k dispozici rozhraní LAN. Jednoduchým nastavením IP adresy je možné ovládání a ukládání naměřených dat přes webový prohlížeč.
