Diodové a platinové RTD teplotní snímače s analogovým výstupem Stanford Research Systems SIM922A / 923A

teaser

Diodové a platinové RTD teplotní snímače s analogovým výstupem Stanford Research Systems SIM 922A / 923A, jeden kanál, teplotní snímání od 1,4 do 475 K s Si, GaAs nebo GaAlAs diodami, 20 K až 873 K při platinovém RTDs snímači, dva analogové výstupy.

Orientační cenová hladina
na dotaz

Místo pro poptávané produkty

Produkty, které chcete poptat, vložíte tlačítkem Vložit do poptávky na stránce vlevo.

Chcete s námi raději mluvit přímo? Zavolejte:
+420 541 633 670

Pokud toto není to co hledáte:


Diodové a platinové RTD teplotní čidla SIM922A / 923A monitorují teplotu jedním senzorem a mají analogový a digitální výstup. Používají se jako zásuvné moduly do modulárního systému SIM900, čímž poskytují vysoký výkon v tom nejmenším možném provedení.

SIM922A

SIM922A má 10 μA proudový zdroj použitý na vybuzení senzoru. Naměřené výsledky mohou být zobrazeny v kelvinech nebo ve voltech.

SIM923A

SIM923A má volitelný 10 μA nebo 1 mA proudový zdroj použitý na vybuzení senzoru. Naměřené výsledky jsou zobrazeny v kelvinech nebo v ohmech.



Analogový výstup (± 10 V) poskytuje výstupní napětí úměrné měřené teplotě s rozsahem od 10 K do 1000 K. Druhý (monitorovací) výstup snímá pomocí nízko-šumového senzoru napětí bez jakýchkoliv dodatečných zpracování.



Specifikace:

Model SIM922A SIM923A
Počet vstupů 1 1
Typ senzoru Si, GaAs alebo GaAlAs dioda Platinum a jiné RTDs
Typ měření 4-vodičová metoda 4-vodičová metoda
Buzení 10 µA ±0,01 %, ±5ppm/°C 1 mA ±0,1 %, ±5ppm/°C nebo 10 µA ±0,1 %, ±5ppm/°C
Jednotka Volt Ohm
Vstupní rozsah 0 až 7,5 V

0 až 1400 Ω (buzení 1 mA)

0 až 1400 Ω (buzení 10 µA )

Teplotní rozsah 1,4 až 475 K (závisí od senzoru) 1,4 až 873 K (závisí od senzoru)
Rozlišení displeje 4 digity 4 digity
Přesnost (23 °C ) 20 µV 5 mΩ / 0,5 Ω (1 mA / 10 µA)



Společné specifikace:

Analogový výstup: ±10 VDC plný rozsah stupnice

  • plný rozsah 10 K, 100 K anebo 1000 K
  • rozlišení 300 µV
  • přesnost 1 mV



Monitorovací analogový výstup:

  • offset <20 µA
  • šířka pásma 4 kHz

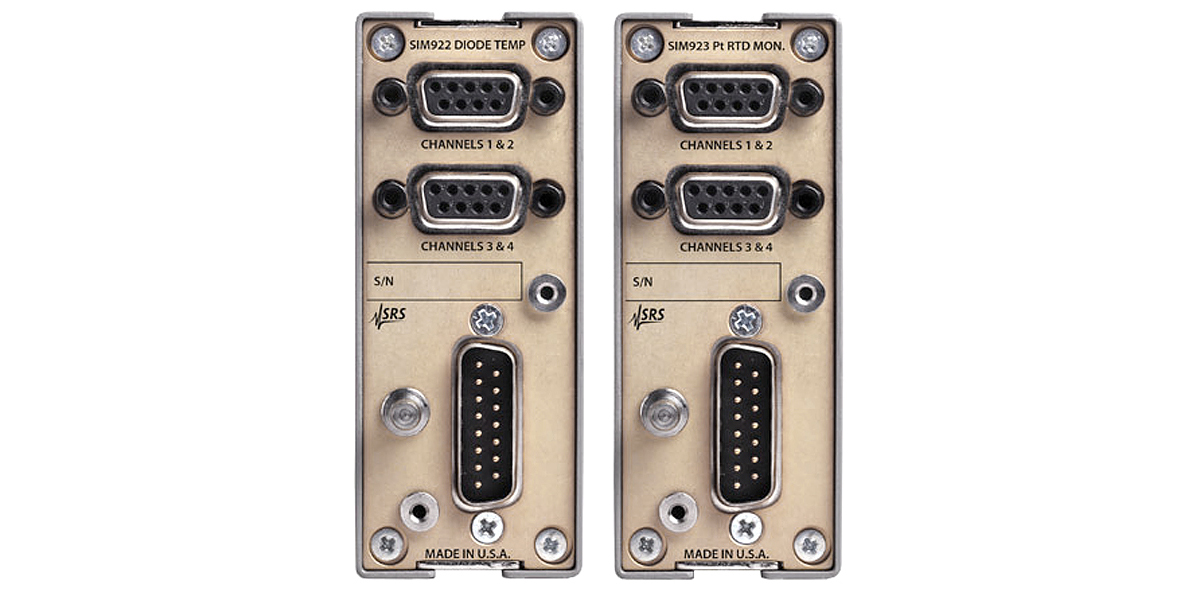

Zadní panel:

Diodové a platinové RTD teplotní snímače s analogovým výstupem Stanford Research Systems SIM922A / 923A - obrázek
