EMC předcertifikační set GW Instek

Technické parametry

• Frekvenční rozsah 9 kHz - 3.25 GHz
• Frekvenční rozlišení 1 Hz
• Dlouhodobá stabilita frekvence 1 ppm/rok
• Stabilita frekvence 25 ppb
• Rychlost sweepu až 204 µs
• Fázový šum -88 dBc/Hz, 10 kHz offset
• Počet datových bodů minimálně 6, maximálně 601
• Podpora analýzy modulačních signálů 2FSK , ASK/FSK, AM/FM
• EMC předcertifikační měření, EMI 200/9k/120k/1MHz filtr
• Měření CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, P1dB a jiné
• 8,4" TFT LCD displej 800x600 px
• Funkce displeje topografický mód, spektrogram a rozdělení oken
• Rozhraní pro vzdálené ovládání - LAN, USB, RS-232
• Ukládání dat - USB, microSD karta

Analýza modulovaných signálů podporuje 2FSK, FSK, ASK, FM, AM modulaci. Jsou měřeny základní parametry těchto signálů jako například součinitel hloubky modulace, odchylka frekvence, výkon nosné vlny, SINAD (poměr signálu k šumu a zkreslení) a další.

Analyzátor může být použit pro prvotní předcertifikační EMC měření, má EMI 200/9k/120k/1MHz filtr a nabízí Quasi-Peak/průměrovanou/positive peak/negative peak/sample/normal/RMS(not Video) EMI detekci. Pro měření frekvenční charakteristiky lze využít tracking generátor s frekvenčním rozsahem 100 kHz - 3,25 GHz. Výstupní výkon generátoru je -50dBm až 0 dBm.

Displej nabízí tři módy zobrazení - spektrogram, topografický mód a split screen. V režimu spektrogramu může uživatel pozorovat změnu frekvence a výkonu v závislosti na čase, a tak lze sledovat časová stabilita signálu a identifikovat rušivé signály. Topografický mód graficky znázorňuje pravděpodobnostní rozložení spektra signálu. Rozdělená okna umožňují současně sledovat dvě různá frekvenční pásma.

GSP 9330 nabízí funkce pro výrobní aplikace. Sekvenční funkce umožňuje nastavit posloupnosti kroků, které má přístroj vykonat, je možné vložení pauzy nebo zpoždění k umožnění pozorování výsledků, a usnadňuje práci při opakovaném testování. Funkce limitní čáry slouží k omezení spektra. Překročení je signalizováno na displeji. Výhodami je možnost nastavení automatického zapnutí a krátký čas potřebný k ustálení přístroje.

EMC set obsahuje:

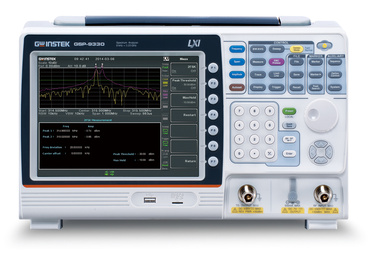

• GSP-9330, 3.25 GHz Spektrální analyzátor
• GKT-008, EMI sondy pro blízke pole
• GLN-5040A LISN, Line Impedance Stabilization Network
• GIT-5060, Izolovaný transformator (volitelně)
• GPL-5010, Transient Limiter
