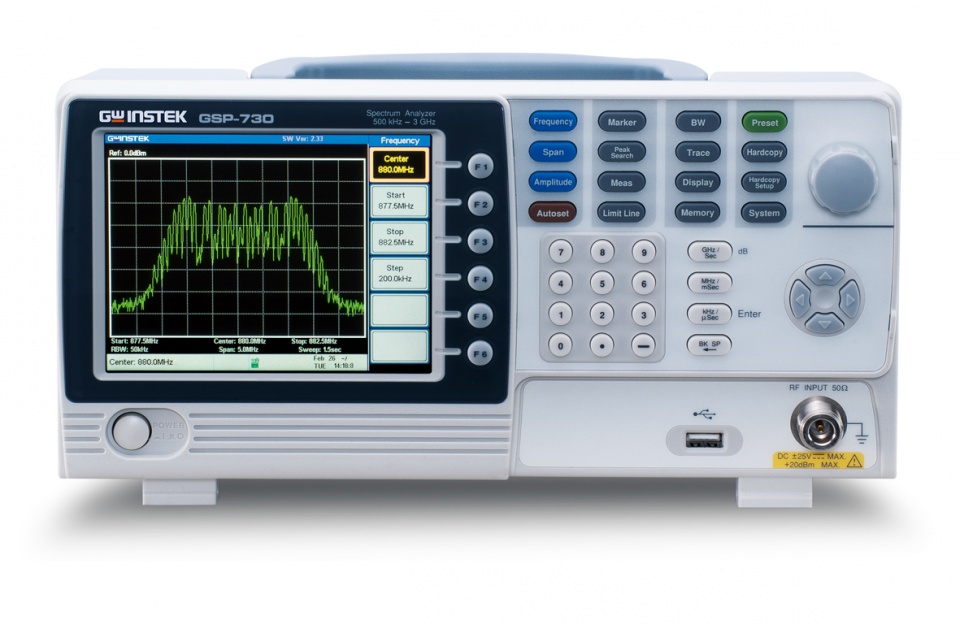

Spektrální analyzátor GW Instek GSP-730

Spektrální anayzátor GW Instek GSP-730 byl vyvinut zvláště s ohledem na požadavky vzdělání v oblasti RF komunikace. Školy a univerzity se obvykle potýkají s problémy finančně velmi náročných investic do spektrálního analyzátoru, případně pro tréningové systémy. Proto přišla firma GW Instek s řešením ekonomického setu zahrnujícího 3GHz spektrální analyzátor GSP-730 a tréningový set GRF-1300 doplněný o software pro dálkové ovládání přístrojů a tréningové učební materiály.

Parametry spektrálního analyzátoru GSP-730

• frekvenční rozsah: 150kHz - 3GHz
• funkce Autoset
• úroveň šumu: ≤-100dBm
• rozsahy šířek pásma: 30kHz, 100kHz, 300kHz, 1MHz
• měření ACPR, CHPW, OCBW
• tři stopy v různých barvách
• funkce rozdělení oken
• funkce limitních čar pro omezení spektra
• prezentační materiály pro výuku
• rozhraní: USB (pro paměťová média/pro připojení k PC), RS-232C
• 5,6" TFT LCD displej s VGA výstupem

Parametry komunikačního tréningového kitu GRF-1300

• podporované průběhy:
  sinus: 0,1MHz - 3MHz
  obdélník: 0,1MHz - 3MHz
  trojúhelník: 0,1MHz - 3MHz
• RF kmitočet: 870MHz - 920MHz
• AM a FM modulace
• 5 vypínačů a 5 testovacích míst pro simulaci chyb a studiu jejich napravení
• USB rozhraní umožňující dálkové ovládání z PC

Aplikace

• Vzdělání, tréning
• Ověřování Fourierovy teorie
• Měření na deskách plošných spojů
• Měření signálů u bezdrátové komunikace: GSM, 3G, 4G mobilní technologie, Bluetooth, Zigbee, Wi-Fi, AM/FM modulace
• Údržba systémů dálkového ovládání
