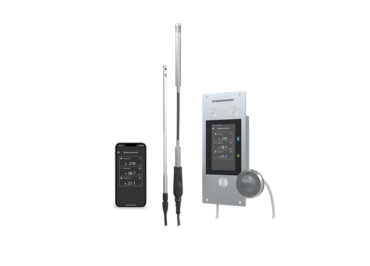

Multifunkční snímač a převodník KIMO Si-CPE320 (panelové provedení)

Profesionální multifunkční snímač a převodník pro měření teploty, vlhkosti, rychlosti proudění vzduchu a teploty vzduchu, diferenčního tlaku (VELMI PŘESNĚ), CO, CO2 a VOC.

Dotykový displej, 3x výstup 0/4-20 mA nebo 0-5/10 V, RS485 (Modbus), připojení 1x externí sondy různých veličin.

Vhodné k sestavení komplexního měřicího systému vč. měřicích ústředen (např. Comet MS6D, Delphin ProfiMessage apod.) nebo vč. centrálního monitorovacího softwaru na PC/serveru.

Pokud byste měli zájem o sestavení měřicího systému na klíč, tak nás, prosím, kontaktujte.

Pro koho je snímač určen:

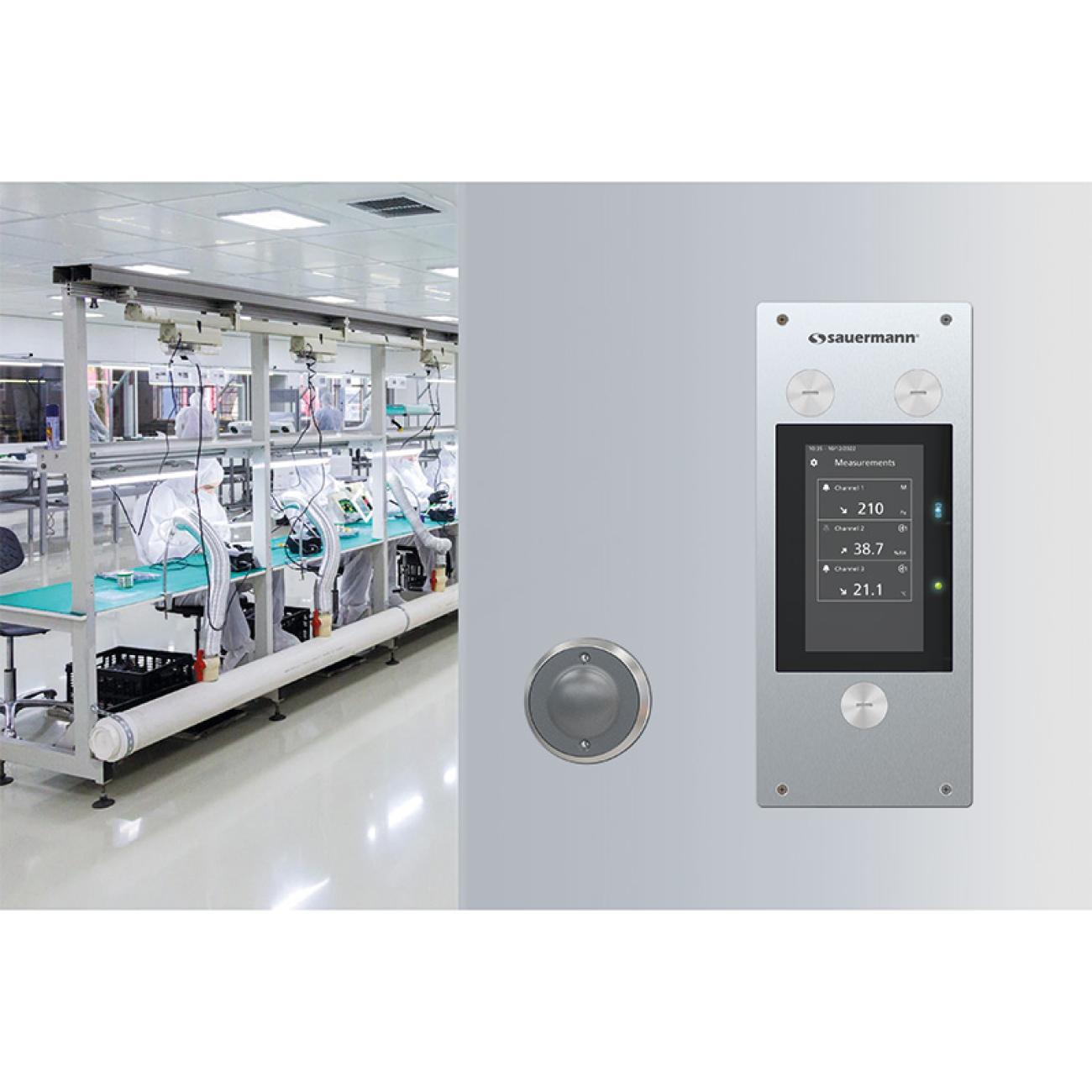

Pro čisté prostory, regulovaná prostředí a průmyslové aplikace VAC, kde je potřeba účinná regulace/monitorování parametrů prostředí - všude tam poskytují naše převodníky Si-CPE320, určené pro zabudování do stěny, spolehlivé měření a umožňují dosáhnout souladu s nejpřísnějšími předpisy.
K dispozici je mnoho variant tohoto snímače s různými měřicími moduly, sondami atd. Pro vytipování vhodného modelu nás, prosím, kontaktujte.

Parametry:

Uvedené sondy a moduly jsou k dispozici jako volitelné příslušenství k hlavní jednotce snímače:

Vysoce přesný modul diferenčního tlaku (se svorkovnicí pro termočlánkový snímač typu K):

• Měřicí rozsah -250/250 Pa (NASTAVITELNÝ)
• Přesnost měření diferenčního tlaku:
  • ±0.3% z měřené hodnoty ±0.3 Pa (od -50 až 50 Pa)
  • ±0.50% z celého rozsahu (od -100/100 do -250/250 Pa)

Sonda pro měření teploty a relativní vlhkosti:

• Měřicí rozsah 0 až 100 %RH a -40 až 150 °C (dle zvolené sondy)
• Počítané veličiny:
  • Dew point: -50 to 100 °C td
  • Wet-bulb temperature: -50 to 100 °C tw
  • Frost point: -50 to 100 °Ctf
  • Enthalpy: 0 to 15,000 kJ/kg
  • Absolute humidity: 0 to 1000 g/m³
  • Mixing Ratio: 0 to 1000 g/kg

Sonda pro měření teploty:

• Měřicí rozsah -80 to 150 °C (dle zvolené sondy)

Sonda pro měření rychlosti proudění vzduchu a teploty vzduchu:

• Měřicí rozsah 0 až 30 m/s a 0 až 50 °C
• Počítané veličiny:
  • Proudění vzduchu: 0 až 999,999 m³/h
  • Air change rate: 0 až 1000 ACH

Sonda pro měření koncentrace CO (oxidu uhelnatého):

• Měřicí rozsah 0 až 500 ppm

Sonda pro měření koncentrace CO2 (oxidu uhličitého):

• Měřicí rozsah 0 až 10 000 ppm

Sonda pro měření koncentrace VOC (oxidu uhličitého):

• Měřicí rozsah:
  • TVOC: 0 až 1000 ppb
    CO2 eq: 400 až 2000 ppm

Ostatní parametry:

• 3 x konfigurovatelné analogové výstupy (4-20 mA/0-20 mA nebo 0-10 V / 0-5 V)
• 1 x RS-485 rozhraní pro komunikaci protokolem Modbus RTU
• 1 x vstup pro externí výměnné sondy
• 1 x slot pro volitelný modul diferenčního tlaku
• 1 x slot pro volitelný reléový modul
• 1 x slot pro volitelný bezdrátový komunikační modul
• Záznam dat s možností jejich stažení přes software/aplikaci Sauermann Control
• Možnost upravit názvy kanálů ve snímači

• Grafický dotykový displej
• Vizuální a akustický alarm přímo ve snímači
• Bezdrátová komunikace s aplikací v telefonu
• Možné připojit 1 externí sondu, různé měřicí moduly, 3 analogové výstupy, datová komunikace přes RS485 (Modbus RTU)
• Pouzdro z ABS platu, krytí IP66, VHP resistant (Vaporized hydrogen peroxide)
• Napájení 24 VAC / 24 VDC
• Konfigurace přístroje prostřednictvím softwaru (přes USB kabel - možné dokoupit jako příslušenství)

Příklady použití:

• Monitorování a regulace diferenčního tlaku, relativní vlhkosti, teploty, rychlosti vzduchu a ACR** v čistých prostorách, operačních sálech či výrobních provozech (mikroelektronika apod.)
• Dynamický tlak/psychchrometrie/teplota/proud vzduchu/ACR ** regulace ve vzduchotechnických jednotkách a potrubích
• Monitorování laminárního proudění (čisté prostory, příruční boxy, digestoře, izolační skříně, stroje na plnění kapalin)
• Sledování procesů sušení v průmyslové výrobě (cihly, těstoviny...)

Typy převodníku a rozsahy:

• Možné zvolit různá provedení viz. popis výše.

Přesnost měření:

• Dle dodaných sond / modulů viz. popis výše

Měření v těchto jednotkách:

• Pa, hPa, °C, %RH, m/s, ppb, ppm
