Programovatelný AC zdroj BK Precision BK9805

• výstupní napětí 0-300V s rozlišením 0,1V
• výstupní výkon 1500VA
• maximální výstupní proud 48A (peak), 12Arms v rozsahu 0-150V
• maximální výstupní proud 24A (peak), 6Arms v rozsahu 0-300V
• frekvence 45 Hz - 500 Hz
• jednofázový
• THD zkreslení <0.5%
• paměť na 10 uživatelských programů
• paměť pro 100 nastavení přístroje
• ochrana proti přepětí, nadproudu, přehřátí
• funkce zamčení tlačítek
• nastavení fáze od 0 do 360°

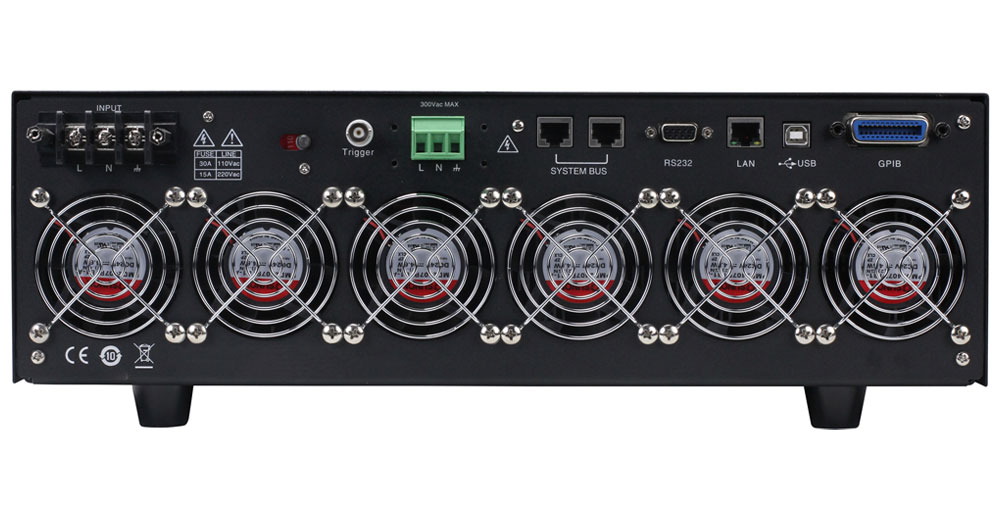

• komunikační rozhraní LAN, USB, RS 232, GPIB
• automatické přepínání rozsahu
• testování napětí a frekvence dle norem (IEC61000-4)
• PC program pro vzdálené ovládání, ovladač LabVIEW
• provozní teplota 0 - 40 °C
• rozměry 439 x 131.4 x 535.7 mm
• váha 52 kg

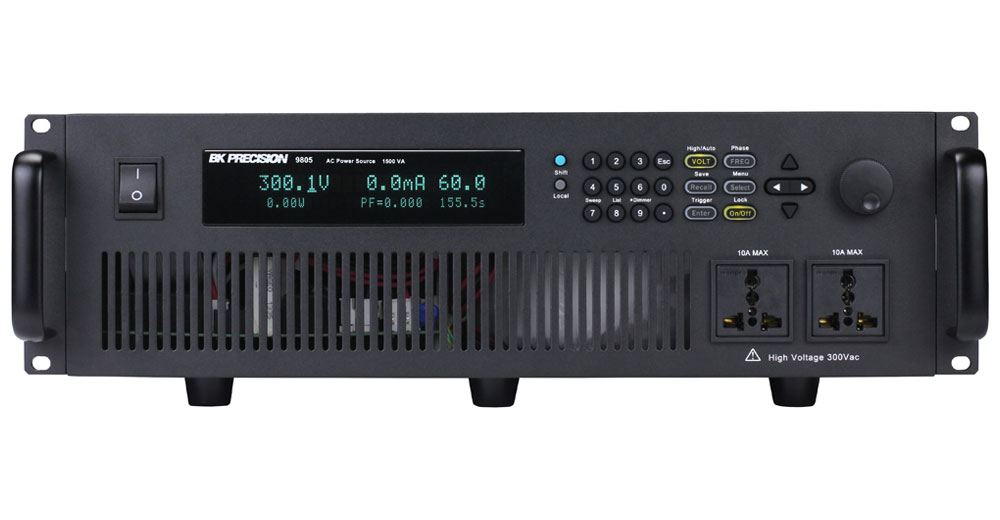

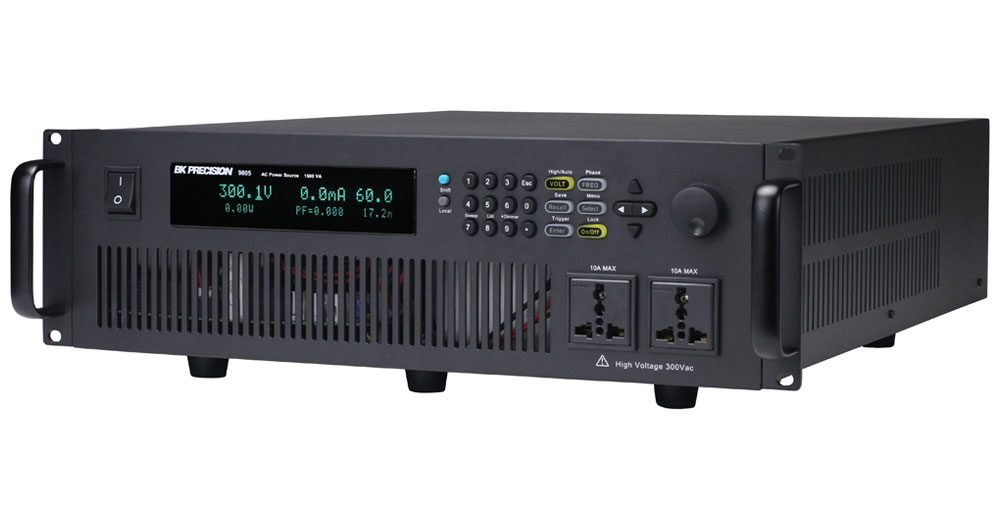

Programovatelný AC zdroj BK9805

Přístroj je schopen pracovat jako zdroj i jako měřící zařízení. Plně programovatelný zdroj dosahuje výkonu až 1500VA. Na výstup zdroje lze nastavit napětí od 0 do 300V s krokem 0.1 V, fázi od 0 do 360°. Hodnoty výstupní frekvence můžeme měnit v rozmezí od 45Hz do 500Hz. U AC zdroje BK9805 lze nastavit proudovou ochranu při které zdroj odpojí výstup, maximálně 3A RMS.

Programovatelným zdrojem BK 9805 změříme zdánlivý a skutečný výkon, PF faktor, frekvenci, napětí a proud.
Funkce zdroje jako jsou napěťové a frekvenční rozmítání, list mód a simulátor rušení v napájecí síti (PLD) se využívají k vytváření různých rušivých signálů. „List mód" lze použít pro postupné generování přepění, napěťových úbytků nebo zkreslení frekvence. PLD funkce vytváří zákmity a překmity, které se mohou vyskytovat v napájecí síti. Funkce Dimmer slouží k testování motorů a LED.

Programovatelný lineární AC zdroj BK9805 podporuje standartní USB, RS232, GPIB a LAN rozhraní, díky kterým lze připojit zdroj k PC. Komunikace mezi počítačem a BK9805 probíhá pomocí aplikace LabVIEW.

PC Aplikace pro vzdálené ovládání

Průběh napěťového rozmítání
