Řada dataloggerů Sefram DAS 30 / DAS 50 / DAS 60

Datalogger Sefram DAS je určen především pro rychlý záznam výpadků v napájecí síti nebo všude tam, kde je potřebný záznam napětí, proudu, frekvence a teploty.

Proč si ho vybrat?

• přenosný a bateriově napájený
• vzorkovací rychlost až 1 MSa/s
• záznam na interní disk
• izolované kanály do ±500 VDC nebo 440 VAC
• univerzální vstupy - napětí, proud, teplota
• výkonová analýza a zobrazení harmonických

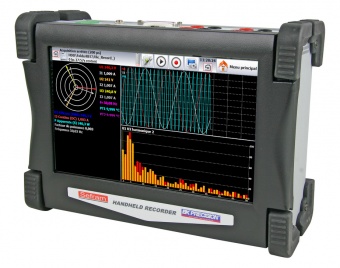

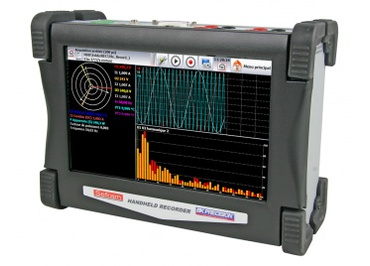

Dataloggery DAS 30, DAS 50 & DAS 60

Nastavitelná vzorkovací rychlost (max. 1 MSa/s) umožňuje záznam na 33 sekund. Při nižších rychlostech se kapacita záznamu rapidně zvyšuje - při frekvenci záznamu 1 kSa/s až 9 hodin. Ovládání dataloggeru je podobné jako na typických osciloskopech - nastavení spouštěcího triggeru a měřené veličiny (rms, max, min ....), funkce ZOOM, autoset a prinscreen nebo kurzorové měření. Práci s přístrojem usnadňuje přehledný dotykový displej.

Funkci výkonová analýza lze měřit jednofázové i třífázové soustavy a zobrazit Fresnelův diagram, harmonické složky, průběhy změřených napětí, proudů, frekvencí a měřit jalový, činný, zdánlivý výkon a účiník.

Uživatel si může zvolit variantu dataloggeru se zabudovanou tiskárnou pro přímý tisky výsledků z měření. K přístrojů je možné připojit myš nebo klávesnici pomocí USB rozhraní, případně připojiť ho k PC cez rozhraní Ethernet a pomocí VNC softwaru (zdarma dostupný) vzdáleně ovládat. Datalogger díky velkému displeji umožňuje po měření analýzu přímo z přístroje nebo naměřené výsledky se dají přes Ethernet nebo pomocí USB disku přesunout do PC a analyzovat v jednoduchém SW Sefram Viewer.

K přístrojům je dodáván kvalitní kufr odolný vůči vodě a prachu.

Příklady aplikací pro dataloggery SEFRAM DAS 30, DAS 50 a DAS 60

• Sledování rychlých a přechodových dějů
• Analýza poruch strojů
• Výpadky v napájecí síti
• Dlhodobý monitoring
• Analýza PWM a SENT sběrnice v automobilovém průmyslu
• Měření "inrush" proudu u motorů

Sefram zapisovače a jejich příklady použití.

Parametry přístroje

• 2, 4 nebo 6 oddělených analogových kanálů
• universální vstup - AC/DC napětí a proud, teplota
• 14 bitové rozlišení
• 10" barevný LCD dotykový displej
• 16 logických kanálů (volitelně externí modul)
• vzorkování 1 MSa/s na kanál
• integrovaný disk 32 GB (64 GB pro DAS60)
• matematické funkce
• fresnelův diagram, harmonická analýza
• funkce výkonové analýzy (do 400 Hz pro DAS60)
• komunikační rozhraní 2 x USB, Ethernet
• funkce automatického měření
• možnost tisku přímo z dataloggeru (volitelně) - termální tiskárna pro papír šířky 110 mm
• výkonná baterie s výdrží až 9,5 hodiny

Krátká video-prezentace:

Externí modul (volitelně) pro sledování změn logických stavů - elektrická relé, kontakty...

• kompatibilní se všemi Sefram zapisovači DAS přes Sub-D 25 pin konektor
• 16 izolovaných logických kanálů (max. 250 V) - banánky, rozhodovací úroveň 48 V
• 16 izolovaných logických kanálů (max. 10 V / 48 V) - svorkovnice, rozhodovací úroveň 2,2 V / 9 V
• externí napájení pro senzory (3,3 V / 5 V / 12 V)
• 4 výstupy pro alarmy

Pokud Vám tento typ nevyhovuje, zkuste se podívat na ostatní modely dataloggerů Sefram.
