Spektrální analyzátor GW Instek GSP-9300B

Technické parametry

• Frekvenční rozsah 9 kHz - 3 GHz
• Frekvenční rozlišení 1 Hz
• Dlouhodobá stabilita frekvence 1 ppm/rok
• Stabilita frekvence 25 ppb
• Fázový šum -88 dBc/Hz, 10 kHz offset
• Počet datových bodů minimálně 6, maximálně 601
• Podpora analýzy modulačních signálů AM/FM
• Měření CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, P1dB a jiné
• 8,4" TFT LCD displej 800x600 px
• Funkce displeje topografický mód, spektrogram a rozdělení oken
• Zabudovaná nápověda s definicemi měřených parametrů
• Volitelně tracking generátor

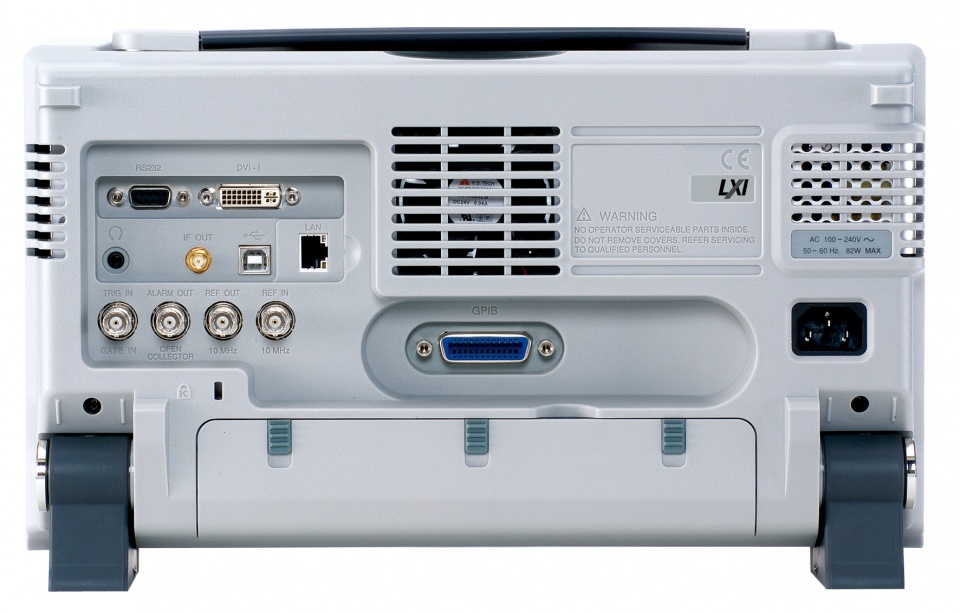

• Rozhraní pro vzdálené ovládání - LAN, USB, RS-232, DVI, GPIB (volitelně)
• Ukládání dat - USB, microSD karta

Spektrální analyzátor GW Instek GSP-9300B

GSP-9300B je výkonný cenově dostupný spektrální analyzátor, který vychází z modelu GSP-9330. Analyzátor se šířkou pásma 3 GHz nabízí frekvenční stabilitu 0,025 ppm, dlouhodobou frekvenční stabilitu 1 ppm/rok a vestavěný předzesilovač s úrovní šumu -149 dBm/Hz.

Analyzátor obsahuje přes 20 měřících funkcí, včetně analýzy AM/FM modulovaného signálu, CATV testování, měření výkonového spektra, měření parametrů harmonických signálů a testování stability signálu pomocí fázového šumu a jitteru. Přístroj umožňuje testování pomocí nastavitelné limitní čáry, měření pomocí SEM masky, a další funkce. Při použití volitelného tracking generátoru může být GSP-9300B použit pro měření frekvenčních charakteristik a testování linearity u komponent.

GSP-9300B je konstrukčně uzpůsoben pro použití ve výrobních linkách. Mezi hlavní vlastnosti patří zkrácená doba pro stabilizaci měření, možnost nastavení automatického zapnutí přístroje a sekvenční režim pro vytvoření posloupnosti kroků měření. Pro testování je možné použít funkci limitní čáry, výsledek testu je signalizován graficky nebo pomocí připojeného alarmového výstupu.

Analyzátor je vybaven 8,4" LCD displejem s rozlišením 800 x 600 pixelů a třemi funkcemi pro zobrazení měřených dat. V topografickém režimu zobrazení dochází k barevnému rozlišení četnosti výskytu signálu. V režimu spektrogramu může uživatel pozorovat změnu frekvence a výkonu v závislosti na čase, a tak lze sledovat časová stabilita signálu a identifikovat rušivé signály. Rozdělená okna umožňují současně sledovat dvě různá frekvenční pásma. Mezi podporované rozhraní patří USB, RS-232, LXI, MicroSD, DVI a volitelně GPIB.
