Statistický výkonový senzor 7022

Úvod / Měřicí přístroje / Další stolní přístroje / Výkonové senzory

Výkonový senzor série 7022, 350 MHz až 6 GHz, se statistickým a časovým módem a módem průměrování hodnot od firmy Bird Technologies. Měření přímého a odraženého výkonu VF signálu, VSWR. Analytické vyhodnocení výsledků signálu použitím CCDF parametrů, měření burstů a pulzů výkonu. Vhodné pro signály EVDO, UMTS, LTE, HDTV apod. Komunikační rozhraní USB 2.0 Type B (USBTMC). Software pro analýzu pořízených dat VPM3.

Orientační cenová hladina 75 000 – 99 000 Kč bez DPH *

*Cena základního modelu se nachází v tomto rozpětí

Místo pro poptávané produkty

Produkty, které chcete poptat, vložíte tlačítkem Vložit do poptávky na stránce vlevo.

Chcete s námi raději mluvit přímo? Zavolejte:
+420 541 633 670

Pokud toto není to co hledáte:

Přehled všech přístrojů

Technický popis
Ke stažení

frekvenční rozsah 350 MHz až 6 GHz
přesnost měření frekvence +/- 3% s CW signálem
výkonový rozsah od 0,025 W až 500 W průměr (závisí na VSWR)
dynamický rozsah 33 dB
nominální impedance 50 Ω
vložný útlum 0,05 dB
vložný VSWR 1,12 na frek. 2,5 - 6 GHz
tovární kalibrace
software VPM3
komunikační rozhraní USB 2.0 Typ B (USBTMC)
napájení přes USB
konektory typu N (female)
funkce: Statistical mode, Average mode, Time domain mode
rozměry 150 x 122 x 33 (mm)
váha 0,68 kg
příslušenství: USB SeaLatch kabel, software VPM3, manuál VPM3, manuál k senzoru, BNC/BNC kabel

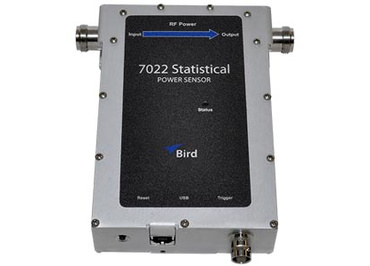

Statistický výkonový senzor 7022 - obrázek

sensor-statistical-power-7022-ds-02102017-2179.pdf (1.86 MB)
