Tester odporu zemnění Kikusui TOS 6210

Technické parametry

• Testovací proud 6 - 62 A AC; výstupní výkon 220 VA; rozlišení nastavení proudu 0,1 A; přesnost nastavení proudu ± (1 % z hodnoty + 0,4 A); frekvence 50 / 60 Hz; zkreslení < 2 %
• Měření proudu 0 - 66 A AC; rozlišení 0,1 A; přesnost ± (1 % z hodnoty + 0,4 A); odezva 200 ms
• Měření napětí 0 - 6 V AC, rozlišení 0,01 V; přesnost ± (1 % z hodnoty + 0,02 V); odezva 200 ms
• Měření odporu 0,001 - 0,6 Ω; rozlišení 0,001 Ω; přesnost ± (2 % z hodnoty + 0,003 Ω)
• Funkce offset cancel pro kompenzaci úbytku napětí na přívodních vodičích (0 - 5,4 V; 0 - 0,6 Ω)
• Pass/fail indikace, rozhodnutí podle napětí nebo odporu, nastavení horních a dolních limitů
• Nastavitelná doba testu 0,3 - 999 s (možnost vypnutí)
• Funkce ověření připojení testovaného zařízení před začátkem testu (contact test)
• Uložení až 100 testovacích nastavení
• Zařízení umožňuje automatické testování

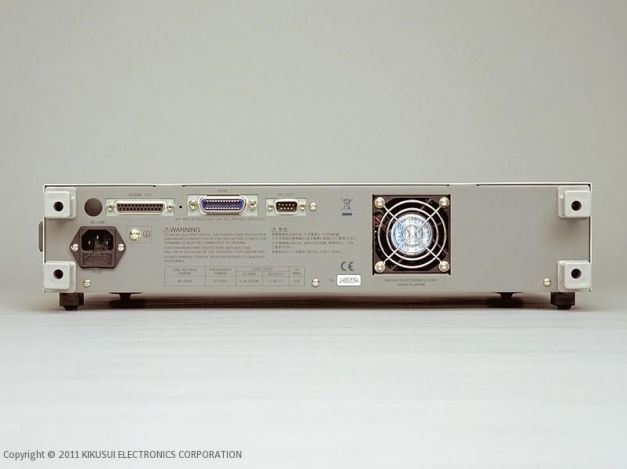

• Rozhraní GPIB, RS-232C
• Rozměry 430 x 88 x 270 mm, hmotnost cca 11 kg

K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

• Plně automatické nebo poloautomatické systémy.
• Bezpečnostní boxy upravené na míru testovaného produktu.
• Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
• Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.

Tester odporu PE vodiče KIKUSUI 6210

Tento tester slouží k testování elektrických zařízení bezpečnostní třídy I podle různých platných mezinárodních standardů (např. IEC, EN, UL, VDE, BS a JIS). Testovací proud je konstantní - odpadá tak nutnost měnit nastavený proud i při změně odporu testovaného zařízení.

Zdroj s rychlou dobou odezvy zajišťuje bezpečnost provozu zařízení a vyhovuje standardům, které požadují omezení výstupních napětí (např. méně než 6 V, 12 V atd). Testovací proud je nastaven během 100 ms, což umožňuje testovací cyklus o trvání přibližně 1 sekundy. Krátká doba testování je vhodná pro nasazení zařízení do výrobních linek.

PWM zesilovač zajišťuje výstup až 220 VA, velkou účinnost, a kompaktnější rozměry oproti standardním testerům (proti starším modelům až poloviční velikost a hmotnost). Spolehlivé měření odporu zajišťuje zabudovaný ohmmetr a funkce offset canceling pro kompenzaci úbytku napětí na přívodních vodičích.

Pro rozhodnutí testu je využíváno buď přímo hodnoty měřeného odporu, nebo měřeného úbytku napětí na PE vodiči, což je vyžadováno některými normami. Jednoduchou obsluhu zajišťuje příjemné uživatelské rozhraní v podobě LCD displeje a ovládacích tlačítek. Je zde možnost uložení až 100 nastavení testovacích parametrů a tyto nastavení uložit pod zvoleným názvem, který může být později zavolán například z programu. Vzdálené ovládání a integraci do řídicích systémů poskytuje rozhraní GPIB a RS-232C.
