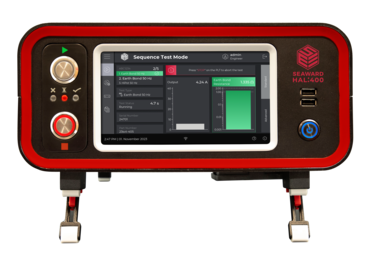

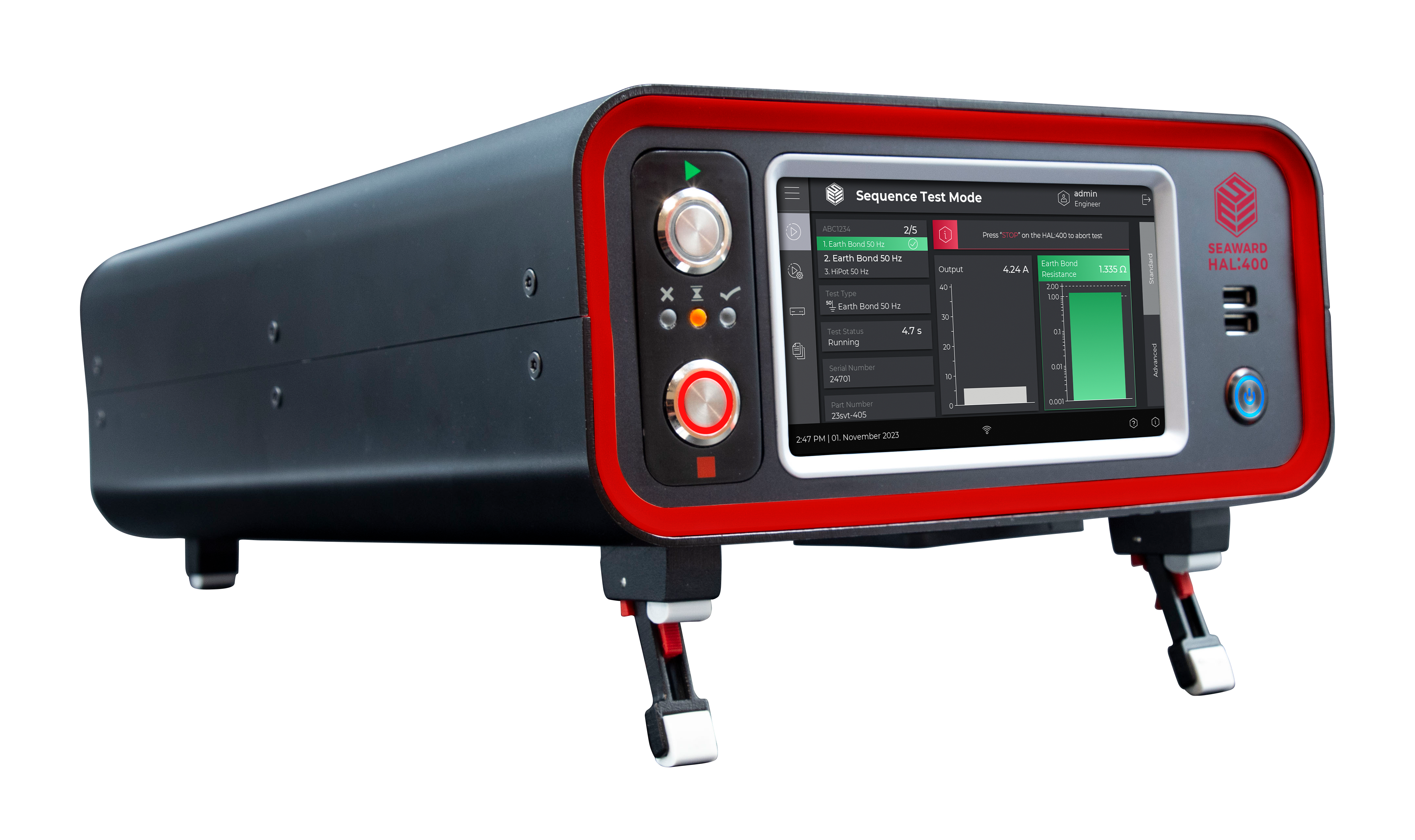

Vysokonapěťový tester pro výrobní linky HAL400

HAL400 tester navazuje na úspěšnou řadu HAL testerů a přináší ultimátní víceúčelové testovací řešení pro výrobní linky. Díky dlouholeté spolupráci s koncovými zákazníky výrobce Seaward vyvinul zařízení s funkcemi, které zlepšují výrobní procesy a umožňují provádět kompletní sadu elektrických testů v souladu s mezinárodními standardy včetně IEC/EN a UL, bez ohledu na to, kde na světě se nacházíte.

Dotykové rozhraní

První dotykové rozhraní na produktu firmy Seaward bylo navrženo s důrazem na rychlost a jednoduchost. Snadno přístupné a intuitivní menu vám umožní okamžitý přístup k požadovaným funkcím bez zbytečných komplikací. Tento uživatelsky orientovaný přístup zajišťuje, že výsledný produkt je nejen funkční, ale také intuitivní a příjemný na používání.

Možnost rozšíření

HAL400 byl navržen tak, aby splnil nejen vaše testovací požadavky, ale také váš rozpočet, což z něj činí vynikající investici pro vaše podnikání. Základní jednotku lze rozšířit o testování uzemnění, čímž můžete ušetřit tisíce za nahrazování testovacího vybavení, které neposkytuje funkce potřebné pro vaše budoucí potřeby.

Zařízení HAL400 můžete kombinovat s naším modulem pro měření svodového proudu (dostupný v Q1 2025) pro funkční testy jako jsou výkonové testy, což umožňuje komplexní testování s menším počtem zařízení a nižšími náklady.

Moderní konektivita

HAL400 je vybaven rozsáhlou řadou možností připojení:

- Ethernet a volitelné Wi-Fi¹ připojení pro okamžitý přenos výsledků testů do síťových lokací

- Aktualizace firmwaru vzdáleným přístupem

- USB pro připojení moderních periferií jako jsou čtečky čárových kódů a tiskárny

- HDMI výstup pro možnost připojení většího displeje

Funkce a vlastnosti

Klíčové vlastnosti:

- 3 úrovně uživatelských oprávnění (Operátor, Supervizor, Technik)

- Automatické odhlášení po definované době

- Sekvence testů

- Manuální testování

- Vzdálené ovládání z PC

- Externí výstup na obrazovku

- Systém šablon pro usnadnění globálních změn v testovacích sekvencích

- Možnost vytváření zpráv pro operátory

- Vizuální signalizace přes matici

- Přenos výsledků na USB

- Jednoduché a pokročilé testovací obrazovky

- Propojení čísel dílů s testovací sekvencí pro automatický výběr testu

- Zobrazení klíčových metrik výrobní linky - propustnost***

- Funkce čtení čárových kódů

- Tisk testovacích štítků

- Klonování nastavení mezi přístroji

- Přehledový panel výkonu

- Vzdálená aktualizace firmwaru

- Vzdálený přehledový panel výkonu

- Zobrazení provozních testů ve wattech, V/A, ampérech a dalších jednotkách****

*Funkce měření uzemnění je volitelným rozšířením

***Při použití s modulem pro měření zátěže/svodového proudu

****Prostřednictvím cloudového softwaru

Technická specifikace HAL400

DC Hipot test

- Výstupní napětí: 100 – 6000 V

- Nastavení výstupního napětí: kroky po 10 V

- Rozsah zobrazení měření: 0,001 mA – 10,000 mA

- Rozlišení displeje: 0,001 mA

- Detekce oblouku: 1 mA - 40 mA

Měření při testovacím napětí (50 V – 1000 V DC)

Rozsah zobrazení 1

- Rozsah: 0,01 MΩ - 9,99 MΩ

- Rozlišení: 0,01 MΩ

Rozsah zobrazení 2

- Rozsah: 10 MΩ - 999 MΩ

- Rozlišení: 1 MΩ

Test kontinuity

- Metoda měření: DC 4vodičové měření

- Testovací proud: 250 mA ± 30 mA

Rozsahy zobrazení odporu

1. Rozsah: 0,00 Ω až 9,99 Ω (rozlišení 0,01 Ω)

2. Rozsah: 10,0 Ω až 99,9 Ω (rozlišení 0,1 Ω)

3. Rozsah: 100 Ω až 999 Ω (rozlišení 1 Ω)

4. Rozsah: 1,00 kΩ až 9,99 kΩ (rozlišení 0,01 kΩ)

Náběh a doběh (všechny testy)

- Doba náběhu a doběhu: 0,0 s – 300 s

- Rozlišení náběhu a doběhu: 0,1 s

Doba testu

Test kontinuity

- Doba trvání: 0,5 s – 300 s

- Rozlišení: 0,1 s

AC Hipot test

- Frekvence: volitelná 50 nebo 60 Hz

- Výstupní napětí: 100 – 5000 V

- Nastavení výstupního napětí: kroky po 10 V

- Rozsah zobrazení měření: 0,001 mA – 20,000 mA

- Rozlišení zobrazení proudu: 0,001 mA

- Maximální jmenovitá zátěž: 100 VA

- Detekce oblouku: 1 mA - 40 mA

Test izolačního odporu

- Výstupní napětí: 50 – 5000 V

- Nastavení výstupního napětí: kroky po 10 V

Měření při testovacím napětí (500 V – 5000 V DC)

- Rozsah zobrazení: 1,00 GΩ - 50,00 GΩ

- Rozlišení: 10 MΩ

Test uzemnění (Ground Bond)

- Frekvence výstupního proudu: volitelná 50 Hz nebo 60 Hz

- Výstupní testovací proud: 1,00 A až 40,00 Arms

- Rozlišení testovacího proudu: 0,01 A

- Rozsah měření odporu: 0,000 Ω až 1,999 Ω

- Rozlišení: 0,001 Ω

Doba výdrže pro různé testy

Hipot a test izolačního odporu

- Doba trvání: 0,1 s – 300 s

- Rozlišení: 0,1 s

Test uzemnění

- Doba trvání: 0,5 s – 240 s

- Rozlišení: 0,1 s

Obr. Zadní panel HAL400
